HCIE数通-二层破环专题(RRPP):华为环网保护协议的深度解析与实战

大家好。上篇文章我们详细拆解了STP/RSTP/MSTP的演进历程,它们解决了环路问题,也实现了秒级收敛和负载均衡。
但在某些场景下:比如城域网、企业核心环网,我们需要的不仅仅是“能收敛”,而是毫秒级切换、与节点数无关的快速恢复、以及对复杂环网拓扑的精细控制。
这时,华为的私有环网协议--RRPP(Rapid Ring Protection Protocol),就展现出了它独特的价值。
今天,我们就从理论到配置,再到HCIE考题,把RRPP彻底讲透。
一、RRPP是什么?它解决了什么问题?
RRPP(Rapid Ring Protection Protocol,快速环网保护协议)是华为公司专门为以太环网设计的二层破环协议。它主要应用于城域网、企业园区网的汇聚层和核心层,满足电信级网络对高可靠性的要求。
1. RRPP的特点
- 收敛速度快 :收敛时间与环上节点数无关,典型值在50毫秒以内 ,满足电信级倒换要求。
- 支持多环组网 :可构建主环+子环的多环结构,实现灵活的网络拓扑。
- 负载均衡 :通过多实例(RRPP多实例)实现不同VLAN流量的负载分担。
- 私有协议 :仅支持华为设备互通,但在华为设备组成的环境下,性能和稳定性极佳。
2. 适用场景
- 城域网接入环 :汇聚大量用户,要求毫秒级故障倒换。
- 企业核心环网 :数据中心互联、园区核心互联,对带宽和可靠性要求极高。
- 大型园区网 :需要快速收敛且支持多环嵌套的场景。

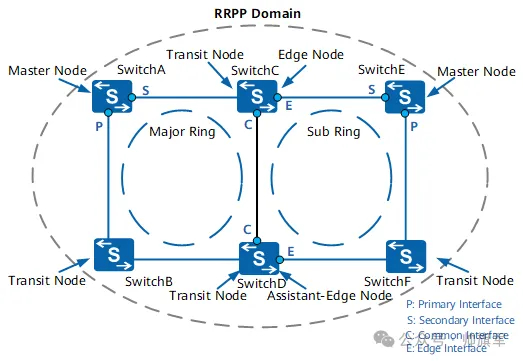

二、RRPP的基本概念
在深入配置之前,我们必须先掌握RRPP的核心术语。以下概念将贯穿整个RRPP体系。

1. RRPP域(Domain)
- 一个RRPP域由一组配置了相同域ID和控制VLAN的交换机组成,是RRPP协议的管辖范围。
- 一个域可以包含多个RRPP环,但只能有一个主环 (Major Ring),其余为子环 (Sub Ring)。
2. RRPP环
- 物理上环形连接的以太网拓扑。每个环由多个节点通过链路首尾相连形成。
- 主环 :域内所有子环的公共参考环,负责子环的协议报文透传和跨环通信。
- 子环 :依附于主环的独立环,子环的协议报文在主环中作为数据报文传输。
3. 节点角色
| 角色 | 说明 |
|---|---|
| 主节点(Master Node) | 每个环上必须有且只有一个主节点。主节点负责发送Hello报文检测环网状态,并根据状态阻塞或开放副端口。主节点是环网故障倒换的决策者。 |
| 传输节点(Transit Node) | 环上除主节点外的其他节点。传输节点负责透传协议报文,并检测自身直连链路的状态,将变化通知主节点。 |
| 边缘节点(Edge Node) | 子环与主环相交的节点。边缘节点负责处理子环协议报文与主环的交互,同时扮演主环传输节点的角色。 |
| 辅助边缘节点(Assistant-Edge Node) | 与边缘节点配对,共同完成子环与主环的交接。辅助边缘节点与边缘节点分别位于子环与主环相交链路的另一端。 |
4. 端口角色
- 主端口(Primary Port) :主节点的主端口用于发送Hello报文,传输节点和边缘节点的主/副端口在功能上没有区别。
- 副端口(Secondary Port) :主节点的副端口用于接收Hello报文。环网完好时,主节点阻塞副端口(防止环路);故障时,放开副端口恢复通信。
- 公共端口(Common Port) :边缘节点或辅助边缘节点上,属于主环的端口(既属于主环也属于子环)。
- 边缘端口(Edge Port) :边缘节点或辅助边缘节点上,仅属于子环的端口。
5. 控制VLAN与数据VLAN
- 控制VLAN :专门用于传递RRPP协议报文(如Hello、Link-Down、Flush-FDB等)。每个RRPP域需要配置一个主控制VLAN,系统自动将主控制VLAN+1作为子控制VLAN。
- 数据VLAN :承载用户业务数据的VLAN。RRPP保护的数据VLAN必须在配置时指定,可以是VLAN列表或实例。
三、RRPP的运行机制
1. Polling机制(环网完整性检测)
主节点通过周期性发送Hello报文来检测环网是否完好。这是RRPP实现故障检测的核心。
- Hello定时器 :主节点从主端口发送Hello报文的周期,默认为1秒。
- Fail定时器 :主节点从主端口发送Hello报文到副端口收到该报文的最大时延,通常设为Hello定时器的3倍以上(默认6秒)。
工作过程 :
- 环网完好时,主节点从主端口发出的Hello报文会沿着环网传播,最终从副端口收到自己发出的报文。主节点判断环网处于“Complete”状态,保持副端口阻塞。
- 如果Fail定时器超时,主节点仍未在副端口收到自己发出的Hello报文,则认为环网故障(链路断裂或节点失效)。主节点立即放开副端口,同时发送Flush-FDB报文通知所有节点刷新MAC地址表,完成流量切换。
2. 链路故障检测与通知
- 当传输节点或边缘节点检测到直连链路故障(端口Down),它会立即向主节点发送Link-Down报文 。
- 主节点收到Link-Down报文后,同样放开副端口,并发送Flush-FDB报文刷新全网MAC表,实现快速倒换。
3. 拓扑变更通知(Flush-FDB)
当环网拓扑发生变化时(链路故障或恢复),主节点会发送Flush-FDB报文 (又称Common-Flush-FDB或Complete-Flush-FDB)。所有节点收到该报文后,立即清空自己的MAC地址表,重新学习,以确保流量不会沿着旧路径转发。
4. 子环与主环的交互
子环的协议报文(如Edge-Hello)在主环中作为普通数据报文传输。为了检测主环的完整性,边缘节点会周期性地发送Edge-Hello报文 ,辅助边缘节点负责接收。如果辅助边缘节点在规定时间内收不到Edge-Hello报文,就判断主环发生故障,并通知子环的主节点,子环主节点立即放开自己的副端口,实现子环的快速倒换。
- Edge-Hello定时器 :边缘节点发送Edge-Hello报文的周期,默认为1秒。
- Edge-Fail定时器 :辅助边缘节点等待Edge-Hello的超时时间,默认为3倍Edge-Hello定时器。
5. 子环的虚拟通道
子环的协议报文在主环中传输时,需要经过主环的阻塞点。为了保证子环的协议报文能穿透主环,RRPP为每个子环分配了一个虚拟通道 ,主环阻塞端口虽然阻塞数据VLAN,但允许子环的控制VLAN报文通过。这样,子环的主节点仍能通过虚拟通道感知子环的完整性。
四、RRPP配置实战(基于华为设备)
1. 单环配置示例

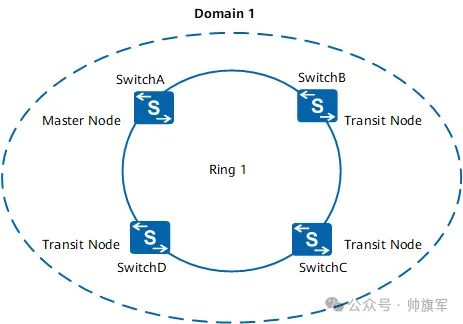

拓扑 :四台交换机组成一个单环,要求实现毫秒级故障倒换。

# 全局使能RRPP[SW1] rrpp enable
# 配置RRPP域1,主控制VLAN为100[SW1] rrpp domain 1[SW1-rrpp-domain-region1] control-vlan 100[SW1-rrpp-domain-region1] protected-vlan reference-instance 1 # 假设实例1映射了数据VLAN
# 创建环1,指定主节点角色和主副端口[SW1-rrpp-domain-region1] ring 1 node-mode master primary-port GigabitEthernet0/0/1 secondary-port GigabitEthernet0/0/2 level 0[SW1-rrpp-domain-region1] ring 1 enable[SW1-rrpp-domain-region1] quit
# 其他传输节点(SW2、SW3、SW4)配置类似,但节点模式为transit[SW2] rrpp domain 1[SW2-rrpp-domain-region1] control-vlan 100[SW2-rrpp-domain-region1] protected-vlan reference-instance 1[SW2-rrpp-domain-region1] ring 1 node-mode transit primary-port GigabitEthernet0/0/1 secondary-port GigabitEthernet0/0/2 level 0[SW2-rrpp-domain-region1] ring 1 enable[SW2-rrpp-domain-region1] quit
验证命令 :
display rrpp briefdisplay rrpp verbose domain 1
2. 相交环配置示例(主环+子环)
拓扑 :主环由四台交换机组成,子环由三台交换机组成,子环与主环相交于两个节点(边缘节点和辅助边缘节点)。

# 配置主环(与单环类似,但需要为子环预留端口)# 假设主环主节点为SW1,边缘节点为SW3,辅助边缘节点为SW4
# 边缘节点(SW3)配置[SW3] rrpp domain 1[SW3-rrpp-domain-region1] control-vlan 100[SW3-rrpp-domain-region1] protected-vlan reference-instance 1[SW3-rrpp-domain-region1] ring 1 node-mode transit primary-port GE0/0/1 secondary-port GE0/0/2 level 0[SW3-rrpp-domain-region1] ring 1 enable[SW3-rrpp-domain-region1] ring 2 node-mode edge common-port GE0/0/2 edge-port GE0/0/3 # 子环2的边缘节点,公共端口是GE0/0/2(主环端口),边缘端口是GE0/0/3(子环端口)[SW3-rrpp-domain-region1] ring 2 enable[SW3-rrpp-domain-region1] quit
# 辅助边缘节点(SW4)配置类似,节点模式为assistant-edge
# 子环主节点(SW5)配置[SW5] rrpp domain 1[SW5-rrpp-domain-region1] control-vlan 100[SW5-rrpp-domain-region1] protected-vlan reference-instance 1[SW5-rrpp-domain-region1] ring 2 node-mode master primary-port GE0/0/1 secondary-port GE0/0/2 level 1 # level 1表示子环[SW5-rrpp-domain-region1] ring 2 enable[SW5-rrpp-domain-region1] quit
# 子环传输节点(SW6)配置[SW6] rrpp domain 1[SW6-rrpp-domain-region1] control-vlan 100[SW6-rrpp-domain-region1] protected-vlan reference-instance 1[SW6-rrpp-domain-region1] ring 2 node-mode transit primary-port GE0/0/1 secondary-port GE0/0/2 level 1[SW6-rrpp-domain-region1] ring 2 enable[SW6-rrpp-domain-region1] quit
验证 :可通过<span leaf="">display rrpp ring-group</span>查看环组状态,确认子环与主环交互正常。
3. RRPP多实例,为什么需要RRPP多实例?
3.1 单环的局限性
在RRPP单环中,只有一个逻辑环,也就只有一个阻塞点。这意味着:
- 所有VLAN的业务流量都走同一条路径
- 另一条冗余链路完全闲置,带宽浪费严重
- 无法根据业务优先级或VLAN进行路径优化
这就像一条双向四车道的高速公路,你只开通了两个车道,另外两个车道虽然建好了,但从来不让车走——显然不合理。
3.2 多实例的价值
RRPP多实例允许在一个物理环上运行多个独立的逻辑环 ,每个逻辑环对应一个保护实例(即一组VLAN集合)。通过为不同实例配置不同的阻塞点,可以实现:
- 负载均衡 :VLAN 10~100走链路A,VLAN 101~200走链路B
- 路径优化 :重要业务走更优质的链路,普通业务走备用链路
- 带宽利用最大化 :让所有冗余链路都承载业务流量
RRPP多实例允许在一个物理环上运行多个逻辑环,每个逻辑环对应一个保护实例(VLAN集合),从而实现负载均衡。
- 配置思路:
- 创建多个RRPP域(如域1、域2),每个域配置不同的控制VLAN。
- 每个域内分别创建环,并指定不同的保护实例。
- 在物理链路上,不同域的阻塞点可以不同,从而实现VLAN流量的路径分离。
RRPP多实例的核心概念
3.3 多实例与多域的关系
在RRPP多实例中,每个实例对应一个独立的RRPP域 。也就是说,在一个物理环网上,我们要创建多个RRPP域(Domain 1、Domain 2、Domain 3...),每个域有自己的:
- 控制VLAN(如Domain 1用VLAN 100,Domain 2用VLAN 200)
- 保护VLAN(映射到特定的VLAN范围)
- 主节点和阻塞点
这些域共享相同的物理链路和端口,但逻辑上独立运行,互不干扰。
3.4 保护实例(Protected Instance)
保护实例定义了该RRPP域保护的VLAN范围。在配置时,可以通过两种方式指定:
- 直接指定VLAN列表 :
<span leaf="">protected-vlan vlan 10 to 100</span> - 引用MSTP实例 :
<span leaf="">protected-vlan reference-instance 1</span>(将MSTP实例1映射的VLAN作为保护范围)
为什么要引用MSTP实例? 因为在实际网络中,VLAN数量可能很多,通过MSTP实例可以更灵活地管理VLAN与RRPP域的映射关系。这也是我笔记中“实例与保护VLAN的映射关系表”的核心价值。
3.5 阻塞点(Blocking Port)的独立选择
在单环中,阻塞点由主节点的副端口决定。在多实例中,每个域的主节点可以不同,因此阻塞点也可以不同 。
例如:
- 域1的主节点是SW1,阻塞点在SW1的副端口(假设在链路1上)
- 域2的主节点是SW2,阻塞点在SW2的副端口(可能在链路2上)
这样,两个域的流量走了不同的路径,实现了负载分担。
4.RRPP多实例配置实战
4.1 拓扑与需求

我们以一个典型的RRPP多实例相交环为例(参考笔记中的“RRPP多实例相交环配置举例”)。
物理拓扑 :
- 主环:UPEA — UPEB — UPEC — UPED — UPEA(四台设备形成闭合环)
- 子环1:CE1 — UPEB — UPEC — CE1(三台设备,与主环相交于UPEB和UPEC)
- 子环2:CE2 — UPEB — UPEC — CE2(与子环1共享UPEB和UPEC)
业务需求 :
- VLAN 100~200:走域1(实例1),在主环上的阻塞点设在UPEA的副端口
- VLAN 201~300:走域2(实例2),在主环上的阻塞点设在UPEB的副端口
- 子环1承载VLAN 100~200,子环2承载VLAN 201~300
4.2 配置步骤
步骤1:创建MSTP实例,映射VLAN
这一步是基础,用于定义VLAN与实例的映射关系,方便后续RRPP域引用。
# 在所有交换机上配置相同的MSTP域stp region-configuration region-name HCIE revision-level 1 instance 1 vlan 100 to 200 instance 2 vlan 201 to 300 active region-configuration
步骤2:配置RRPP域1(保护VLAN 100~200)
配置主环主节点(UPEA) :
# 全局使能RRPPrrpp enable
# 配置域1rrpp domain 1 control-vlan 100 # 主控制VLAN 100,子控制VLAN自动为101 protected-vlan reference-instance 1 # 保护MSTP实例1映射的VLAN ring 1 node-mode master primary-port GE0/0/1 secondary-port GE0/0/2 level 0 ring 1 enable
配置主环传输节点(UPEB、UPEC、UPED) :
# UPEB配置(作为域1主环传输节点)rrpp domain 1 control-vlan 100 protected-vlan reference-instance 1 ring 1 node-mode transit primary-port GE0/0/1 secondary-port GE0/0/2 level 0 ring 1 enable
# UPEC、UPED类似,注意端口编号根据实际连线调整
配置子环1(CE1、UPEB、UPEC) :
# 子环主节点(CE1)rrpp domain 1 control-vlan 100 protected-vlan reference-instance 1 ring 2 node-mode master primary-port GE0/0/1 secondary-port GE0/0/2 level 1 # level 1表示子环 ring 2 enable
# 边缘节点(UPEB)rrpp domain 1 control-vlan 100 protected-vlan reference-instance 1 ring 1 node-mode transit primary-port GE0/0/1 secondary-port GE0/0/2 level 0 # 主环传输角色 ring 2 node-mode edge common-port GE0/0/2 edge-port GE0/0/3 # 子环边缘节点,公共端口是GE0/0/2(主环端口),边缘端口是GE0/0/3(子环端口) ring 2 enable
# 辅助边缘节点(UPEC)rrpp domain 1 control-vlan 100 protected-vlan reference-instance 1 ring 1 node-mode transit primary-port GE0/0/1 secondary-port GE0/0/2 level 0 ring 2 node-mode assistant-edge common-port GE0/0/2 edge-port GE0/0/3 ring 2 enable
步骤3:配置RRPP域2(保护VLAN 201~300)
域2的配置思路与域1完全相同,只是控制VLAN和保护实例不同,阻塞点也不同。
# 域2主节点(UPEB)rrpp domain 2 control-vlan 200 # 主控制VLAN 200,子控制VLAN自动为201 protected-vlan reference-instance 2 # 保护MSTP实例2映射的VLAN ring 1 node-mode master primary-port GE0/0/2 secondary-port GE0/0/1 level 0 # 注意主副端口与域1相反,实现阻塞点不同 ring 1 enable
# 域2子环2(CE2、UPEB、UPEC)配置类似,这里不再赘述
步骤4:配置环组(可选,用于优化子环协议报文)
当子环数量较多时,每个子环都会发送Edge-Hello报文,可能对主环造成一定压力。环组可以将多个子环的Edge-Hello报文合并发送,提高效率。
# 在UPEB上配置环组1,将域1的子环2和域2的子环2加入同一个环组rrpp ring-group 1 domain 1 ring 2 domain 2 ring 2
验证与调试
# 查看RRPP域1的简要信息display rrpp brief domain 1
# 查看域1主环和子环的详细信息display rrpp verbose domain 1
# 查看域2主环的阻塞点状态display rrpp verbose domain 2
# 查看环组状态display rrpp ring-group 1
# 查看子环的Edge-Hello报文收发情况display rrpp statistics domain 1 ring 2
关键验证点 :
- 域1的阻塞点应在UPEA的副端口,域2的阻塞点应在UPEB的副端口
- 两个域的主节点状态应为Complete(环网完好)
- 子环与主环的交互应正常,Edge-Hello报文收发无异常
RRPP多实例与MSTP多实例的对比
| 对比维度 | RRPP多实例 | MSTP多实例 |
|---|---|---|
| 实现方式 | 创建多个RRPP域,每个域独立运行 | 创建多个MSTI,共享一个MST域 |
| 收敛速度 | <50ms | 1-3秒 |
| 拓扑支持 | 仅支持环网(主环+子环) | 支持任意拓扑 |
| 配置复杂度 | 较高(需规划多个域、控制VLAN) | 中等 |
| 适用场景 | 城域网、核心环网 | 园区网、任意拓扑 |
| 互通性 | 华为私有 | 标准协议,多厂商互通 |
总结 :如果网络拓扑是明确的环网,且追求极致收敛速度,RRPP多实例是更好的选择;如果拓扑复杂或需要与其他厂商设备互通,MSTP更为合适。
五、RRPP的优缺点与对比
| 协议 | 收敛时间 | 组网支持 | 负载均衡 | 互通性 |
|---|---|---|---|---|
| STP | 30-50秒 | 任意拓扑 | 不支持 | 标准 |
| RSTP | 1-3秒 | 任意拓扑 | 不支持 | 标准 |
| MSTP | 1-3秒 | 任意拓扑 | 支持(多实例) | 标准 |
| RRPP | <50ms | 环网(主环+子环) | 支持(多实例) | 华为私有 |
RRPP的优势 :
- 收敛速度极快,与节点数无关。
- 支持复杂多环组网,且配置相对简单。
- 多实例实现负载均衡,提高带宽利用率。
RRPP的局限 :
- 仅支持环形拓扑,且需要预先规划好主环、子环。
- 私有协议,无法与非华为设备互通。
六、HCIE考题实例分析
在HCIE认证考试中,RRPP是一个高频考点,通常以故障排错或方案设计的形式出现。以下是一个典型的考题分析。
考题描述(回忆版)

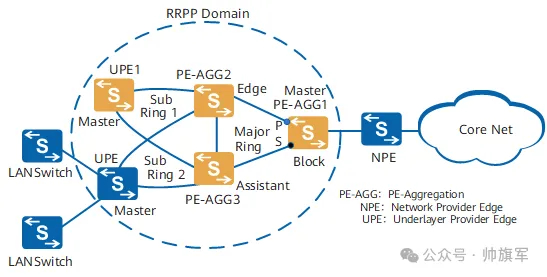

某城域网采用华为设备构建了如图所示的RRPP环网结构。其中,PE-AGG作为主环主节点,UPE-A、UPE-B、UPE-C、UPE-D作为主环传输节点。同时,UPE-B和UPE-C作为子环的边缘节点和辅助边缘节点,子环主节点为CE-1。
网络正常运行一段时间后,发现当主环某条链路故障时,子环无法正常切换到备份路径,导致部分业务中断。请分析可能的原因,并给出解决方案。
分析思路
- 检查子环与主环的交互配置
- 确认边缘节点和辅助边缘节点上是否正确配置了
<span leaf="">ring 2 node-mode edge</span>和<span leaf="">assistant-edge</span>。 - 确认公共端口是否配置正确,边缘端口是否属于子环的控制VLAN。
- 确认边缘节点和辅助边缘节点上是否正确配置了
- 检查子环的主节点状态
- 查看子环主节点是否正常发送Edge-Hello报文,辅助边缘节点能否收到。
- 检查主环的阻塞点是否阻塞了子环的控制VLAN
- 主环主节点的副端口在正常情况下是阻塞的,但子环的控制VLAN必须通过该阻塞点。需要确认主环的阻塞端口是否放行了子环的控制VLAN(配置
<span leaf="">protected-vlan</span>时已自动处理)。
- 检查虚拟通道的完整性
- 如果主环存在故障,但子环的主节点未能感知到,可能是因为Edge-Hello报文无法穿透主环的故障点。需要确认子环的虚拟通道是否配置了正确的控制VLAN。
- 可能的解决方案
- 重新配置边缘节点和辅助边缘节点的公共端口,确保它们正确加入主环和子环。
- 检查主环主节点的
<span leaf="">protected-vlan</span>是否包含了子环的控制VLAN。 - 启用子环的环组 功能,将多个子环加入同一个环组,减少Edge-Hello报文的发送数量,提高可靠性。
- 如果主环链路频繁抖动,可调整Edge-Hello和Edge-Fail定时器,避免频繁倒换。
答案要点
- 原因:子环与主环的交互配置错误,导致子环无法感知主环故障;或者主环阻塞点未放行子环控制VLAN,导致Edge-Hello报文无法通过。
- 解决方案:修正边缘节点和辅助边缘节点的端口角色配置,确保
<span leaf="">protected-vlan</span>包含子环控制VLAN,必要时使用环组优化。
七、总结与思考
| 关键点 | 说明 |
|---|---|
| RRPP适用场景 | 城域网、企业核心环网,要求毫秒级收敛和复杂环网拓扑支持 |
| 核心机制 | Polling检测、Link-Down触发、Flush-FDB刷新、子环虚拟通道 |
| 节点角色 | 主节点、传输节点、边缘节点、辅助边缘节点 |
| 端口角色 | 主端口、副端口、公共端口、边缘端口 |
| 配置要点 | 控制VLAN、保护VLAN、节点模式、端口角色、环组 |
| HCIE考点 | 多环交互、故障定位、定时器调整、负载均衡设计 |
RRPP作为华为的经典环网协议,在实际工程中仍被广泛使用。掌握它,不仅能让你在HCIE考试中游刃有余,更能让你在遇到环网场景时,设计出高效、可靠、可维护的方案。

💡 文末互动:你在实际工作中是否遇到过RRPP的故障?或者你对RRPP的哪个机制最感兴趣?欢迎在评论区留言讨论!
📌 关注公众号,后台回复【HCIE数通】获取本文教程、笔记和实验拓扑文件、最新版ENSP PRO的朋友请订阅后续系列文章。
下期预告 :二层破环专题 SEP与ERPS:华为SEP的智能保护与标准ERPS的互通之道。我们将继续探索其他环网保护技术,看看它们如何在不同场景下各显神通。
