大家好。前两篇文章我们详细拆解了STP/RSTP/MSTP的演进历程，也深入探讨了RRPP的环网保护机制。今天，我们把目光投向华为环网保护技术的另一位重要成员——SEP（Smart Ethernet Protection，智能以太网保护协议）。

SEP是华为为克服传统生成树协议和RRPP局限而推出的创新方案。它支持任意拓扑、提供毫秒级收敛、具备拓扑可视能力，还能与其他协议混合组网。如果说RRPP是环网的“专用保镖”，那SEP就是适应各种复杂场景的“全能卫士”。

今天，我们就从理论到实践，再到HCIE考题，把SEP彻底讲透。

一、SEP是什么？它解决了什么问题？

1. 定义

SEP（Smart Ethernet Protection，智能以太网保护协议） 是华为公司专用于以太网链路层的环网协议，它以SEP段（Segment） 为基本单位。所谓SEP段，就是由一组配置了相同的SEP段ID和控制VLAN且互连的二层交换设备群体构成。

简单来说，SEP将环网上的设备组织成一个逻辑“段”，在这个段内独立运行保护机制，实现快速故障倒换。

2. 为什么需要SEP？

回顾我们之前讲过的环网协议：

STP/RSTP/MSTP ：标准协议，支持任意拓扑，但收敛速度慢（秒级），无法满足实时业务要求。
RRPP ：华为私有环网协议，收敛速度快（<50ms），但仅支持环形拓扑，且需要人为划分主环子环，配置复杂。

那么，有没有一种协议，既有RRPP的快速收敛，又像STP一样灵活支持各种拓扑？SEP应运而生。

3. SEP的核心优势

根据华为官方文档，SEP相比其他环网协议具有以下优势：

优势	说明
支持任意拓扑	可与STP/RSTP/MSTP/RRPP等协议混合组网，适应各种复杂网络
拓扑可视	通过查看拓扑可快速找出阻塞端口，故障时快速定位，提高可维护性
灵活阻塞策略	支持多种阻塞端口选择策略，灵活实现流量负载分担
故障恢复不回切	支持故障恢复后不回切，避免频繁震荡，提供更高网络稳定性
毫秒级收敛	提供50ms内的快速业务倒换性能，保证业务不中断

二、SEP的核心概念

在深入配置之前，我们必须掌握SEP的几个核心术语。

1. SEP段（Segment）

SEP段是SEP协议的基本管理单位。一个SEP段由一组配置了相同SEP段ID和控制VLAN的交换机组成。一个物理环网可以配置一个或多个SEP段，每个SEP段独立运行，互不干扰。

2. 控制VLAN（Control VLAN）

每个SEP段必须配置一个控制VLAN，专门用于传递SEP协议报文（如Hello、LSA、TC等）。当接口加入已配置控制VLAN的SEP段后，接口将自动加入该控制VLAN。

3. 节点角色

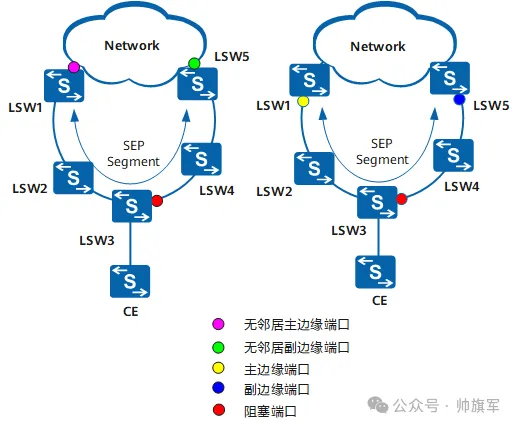

在SEP段中，节点分为以下几种角色：

角色	说明
主边缘节点（Primary Edge Node）	一个SEP段中只有一个主边缘端口。主边缘端口的职责是发起阻塞端口抢占、终结报文以及向其他网络发送拓扑变化消息。
副边缘节点（Secondary Edge Node）	一个SEP段中只有一个副边缘端口，负责终结报文以及向其他网络发送拓扑变化消息。
普通节点（Common Node）	在SEP段中，除边缘端口以外所有的端口都是普通端口。普通端口负责监测自己直连的SEP链路状态，并把状态变化消息及时通知邻居。
无邻居边缘节点（No-Neighbor Edge Node）	处于SEP段最边缘的端口，一般用于与其他制造商设备互通或与不支持SEP协议的设备互通。

4. 端口角色

端口角色	说明
主边缘端口（Primary Edge Port）	边缘节点上指定为主边缘的端口，负责发起抢占和拓扑变化通告
副边缘端口（Secondary Edge Port）	边缘节点上指定为副边缘的端口
普通端口（Common Port）	普通节点上的端口
阻塞端口（Blocked Port）	在SEP段中，为了防止形成环路而被阻塞的端口。一个SEP段中只有一个阻塞端口。

5. 端口状态

SEP端口有两种状态：

状态	说明
Forwarding	端口既转发用户流量又接收/发送SEP协议报文
Discarding	端口接收/发送SEP协议报文，但不转发用户流量

SEP协议报文

报文类型	报文的子类型	说明
Hello	-	端口加入SEP段后，开始启动邻居协商机制。端口之间通过收发邻居协议报文（Hello报文），与相邻端口协商建立邻居关系。邻居协商成功后，端口之间继续发送和接收邻居协议报文，用于检测邻居状态的变化。
LSA	LSA请求报文	链路状态通告报文（Link Status Advertisement），当端口启用SEP协议后开始周期发送LSA报文给邻居端口，在端口邻居状态机状态进入Up后，开始更新各自的LSA数据库。更新的内容是本端口所保存的所有链路拓扑信息。
LSA应答报文
TC	-	拓扑变化报文（Topology Change），当本地SEP段中的拓扑发生变化，需要发送TC报文，通知上级网络下级网络的拓扑发生变化，上级网络中的节点需要更新MAC地址转发表和ARP表。 TC报文由本地SEP段和上级网络相交的设备发起。
GR	-	优雅重启报文（Grace Restart），本地设备发出SEP GR报文表示本地设备正在进行主备倒换。GR报文用以通知其他节点把本地设备上的LSA信息中的老化时间变长。本地设备主备倒换完成后，本地设备需要重新发一个GR报文，通知其他节点把本地设备的LSA信息中的老化时间改为正常值。
主边缘端口选举报文	-	端口启动SEP协议后，如果符合参与主边缘端口选举要求，则主动将自己的端口角色设置为主边缘端口，并开始周期发送主边缘选举报文，不需要等待邻居协商成功。主边缘选举报文中携带端口角色（主边缘端口、副边缘端口、普通端口）、端口的桥MAC地址、端口ID、拓扑数据库状态是否完整。
抢占报文	抢占请求报文	抢占报文用于阻塞指定端口。抢占报文由选举出的主边缘端口或无邻居主边缘端口的兄弟端口发起。
抢占报文	抢占应答报文	抢占报文用于阻塞指定端口。抢占报文由选举出的主边缘端口或无邻居主边缘端口的兄弟端口发起。

三、SEP的工作原理

1. 邻居协商机制

当端口加入SEP段后，立即启动邻居协商机制。端口之间通过收发Hello报文，与相邻端口协商建立邻居关系。邻居协商成功后，端口之间继续发送和接收Hello报文，用于检测邻居状态的变化。

邻居协商的关键作用 ：

防止链路单通（单向通信）
为显示SEP段拓扑提供必要信息
帮助建立完整的邻居关系数据库

2. 链路状态同步与拓扑显示

链路状态同步过程 ：

SEP段中链路完成邻居协商后进入链路状态同步阶段
节点周期性发送LSA（Link State Advertisement）报文
所有节点收到其他节点发送的LSA后，更新本地邻居状态数据库
如果3倍LSA发送周期内未收到报文，节点会老化相关数据库信息
故障恢复节点主动发送LSA请求，获取完整拓扑信息

拓扑显示功能 ：每台设备上都能查看到当前网络连通性最大的拓扑，确保所有设备拓扑显示一致。

3. 阻塞端口选举

默认情况下，SEP段中最后完成邻居协商的链路两端的其中一个端口将成为阻塞端口。但用户可以通过配置灵活指定阻塞端口，满足不同需求：

依据端口优先级 ：优先阻塞优先级高的端口
依据设备名+接口名 ：指定特定端口
依据跳数 ：指定从主边缘端口开始的第N个端口

4. 故障检测与倒换

当链路发生故障时：

检测到故障的节点立即向主边缘节点发送链路状态变化消息
主边缘节点收到消息后，迅速放开阻塞端口
同时发送LSA报文通知SEP段上其他节点刷新各自的LSA数据库
流量切换到备份链路，整个过程在50ms内完成

故障恢复后的处理 ：SEP支持故障恢复后不回切，避免频繁拓扑震荡，提高网络稳定性。

四、SEP的典型应用场景

1. 封闭环组网

在封闭环中，两个边缘端口部署在同一台边缘设备 上。适用于汇聚层网络，完成单播及组播业务的汇聚。

特点：

环网完整闭合
边缘设备同时拥有主边缘端口和副边缘端口
适合汇聚层、核心层部署

2. 开放环组网

在开放环中，两个边缘端口部署在两台不同的边缘设备 上。适用于接入层网络，完成单播及组播业务的二层透传功能。

特点：

环网通过边缘设备接入上级网络
边缘设备之间可能没有直连链路
适合接入层、双归接入场景

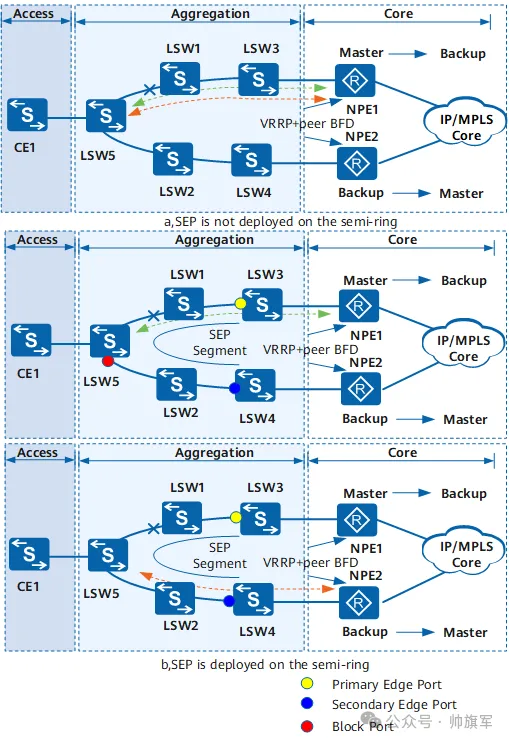

3. SEP+RRPP混合组网

在实际网络中，核心层可能采用RRPP构建环网保护，接入层采用SEP技术进行保护。这种混合部署策略能有效提升网络的弹性，减少业务中断时间。

典型架构 ：

核心/汇聚层 ：RRPP环网
接入层 ：SEP半环
边缘节点 ：SEP与RRPP的交互点

当接入层拓扑发生变化时，SEP段的边缘设备会发送TC报文通知RRPP网络，确保全网MAC表刷新。

4. SEP+MSTP混合组网

当SEP段需要接入MSTP网络时，在边缘设备上配置无邻居边缘端口，并部署SEP向STP的拓扑变化通告。

5. SEP多实例应用

SEP多实例允许在一个物理环路上配置两个逻辑环路（两个SEP段），每个SEP段配置不同的保护实例（VLAN范围）。

实现效果 ：

不同实例的阻塞点不同
属于不同VLAN的流量通过不同路径传输
实现业务流量的负载分担和链路备份

五、SEP配置实战（基于华为设备）

1. 配置SEP基本功能

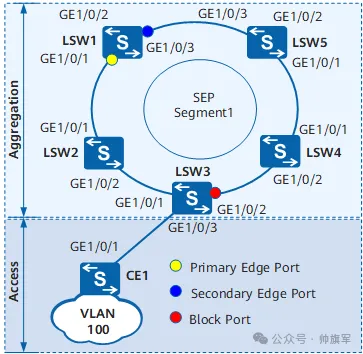

以封闭环配置为例（参考我笔记中的SEP封闭环配置举例）：

配置思路：

配置SEP基本功能：
- 在LSW1～LSW5上配置Segment ID为1的SEP段和VLAN ID为10的控制VLAN。
- 将环网上所有设备加入SEP段并配置LSW1上接口GE0/0/1和GE0/0/2加入SEP段的端口角色。
- 在端口角色为主边缘端口的设备上配置灵活指定阻塞端口的方式是依据端口优先级，优先阻塞优先级高的端口。
- 配置加入SEP段的端口优先级。
  配置LSW5上的端口GE0/0/2优先级最高，SEP段上其他的端口均采用缺省优先级，确保阻塞优先级最高的端口。
- 在端口角色为主边缘端口的设备上配置SEP抢占模式是延时抢占。
配置CE1、LSW1～LSW5二层转发功能。

# 配置Segment ID为1的SEP段和VLAN ID为10的控制VLAN（所有设备一致）
[SW1] sep segment 1
[SW1-sep-segment1] control-vlan 10
[SW1-sep-segment1] protected-instance all
[SW1-sep-segment1] quit

# 将环网上的设备加入Segment1，并配置端口角色
# 配置SW1的接口GE0/0/1为主边缘端口、GE0/0/2为副边缘端口
[SW1] interface gigabitethernet 0/0/1
[SW1-GigabitEthernet0/0/1] stp disable
[SW1-GigabitEthernet0/0/1] sep segment 1 edge primary
[SW1-GigabitEthernet0/0/1] quit
[SW1] interface gigabitethernet 0/0/2
[SW1-GigabitEthernet0/0/2] stp disable
[SW1-GigabitEthernet0/0/2] sep segment 1 edge secondary
[SW1-GigabitEthernet0/0/2] quit

# 配置传输节点（SW2-SW5）
[SW2] interface gigabitethernet 0/0/1
[SW2-GigabitEthernet0/0/1] stp disable
[SW2-GigabitEthernet0/0/1] sep segment 1
[SW2-GigabitEthernet0/0/1] quit
[SW2] interface gigabitethernet 0/0/2
[SW2-GigabitEthernet0/0/2] stp disable
[SW2-GigabitEthernet0/0/2] sep segment 1
[SW2-GigabitEthernet0/0/2] quit

# 配置灵活指定阻塞端口（在主边缘端口所在设备上）
[SW1] sep segment 1
[SW1-sep-segment1] block port optimal  # 依据端口优先级阻塞
# 或
[SW1-sep-segment1] block port middle    # 阻塞中间位置的端口
# 或
[SW1-sep-segment1] block port priority  # 指定阻塞优先级最高的端口

# 配置抢占模式
[SW1-sep-segment1] preempt delay 30     # 延时30秒抢占
# 或
[SW1-sep-segment1] preempt manual       # 手工抢占

# 配置端口优先级（在指定端口上）
[SW5] interface gigabitethernet 0/0/2
[SW5-GigabitEthernet0/0/2] sep segment 1 priority 128
[SW5-GigabitEthernet0/0/2] quit

2. 配置SEP多实例

SEP多实例允许在一个物理环路上配置两个逻辑环路，实现负载分担：

# 配置实例1（保护VLAN 100~200）
[SW1] sep segment 1
[SW1-sep-segment1] control-vlan 100
[SW1-sep-segment1] protected-vlan vlan 100 to 200
[SW1-sep-segment1] block port optimal
[SW1-sep-segment1] quit

# 配置实例2（保护VLAN 201~300）
[SW1] sep segment 2
[SW1-sep-segment2] control-vlan 200
[SW1-sep-segment2] protected-vlan vlan 201 to 300
[SW1-sep-segment2] block port priority  # 不同阻塞策略
[SW1-sep-segment2] quit

# 在物理端口上同时加入两个SEP段
[SW1] interface gigabitethernet 0/0/1
[SW1-GigabitEthernet0/0/1] sep segment 1 edge primary
[SW1-GigabitEthernet0/0/1] sep segment 2 edge primary

3. 配置拓扑变化通告

当SEP网络拓扑发生变化时，需要通知上级网络刷新MAC表：

# 在SEP段边缘设备上配置拓扑变化通告
[SW1] sep segment 1
[SW1-sep-segment1] tc-notify stp      # 通告给STP网络
# 或
[SW1-sep-segment1] tc-notify rrpp     # 通告给RRPP网络

4. 验证命令

# 查看SEP段拓扑
display sep topology

# 查看SEP段详细信息
display sep segment 1

# 查看SEP段统计信息
display sep statistics segment 1

5. 配置注意事项

根据华为官方文档，SEP配置有以下限制：

缺省情况下，二层端口上STP处于使能状态。在将端口加入SEP段之前，必须先去使能STP
控制VLAN的ID必须是没有被创建或使用的
网管通过Telnet方式登录SEP半环节点设备配置时，必须保证VLANIF对应的VLAN映射到SEP的保护实例中
必须从半环的一端开始配置SEP基本功能，依次进行，直到另外一端

六、SEP与MSTP/RRPP的深度对比

对比维度	SEP	MSTP	RRPP
协议性质	华为私有	IEEE标准	华为私有
适用拓扑	任意拓扑	任意拓扑	环形拓扑（主环+子环）
收敛速度	<50ms[ citation:10]	1-3秒	<50ms
负载均衡	支持（多实例）	支持（多实例）	支持（多实例）
拓扑可视	支持	不支持	不支持
阻塞策略	多种灵活策略	单一	单一
故障回切	支持不回切	自动回切	自动回切
混合组网	与STP/RRPP互通	标准互通	与SEP互通
配置复杂度	中等	较高	较高
适用场景	接入层环网、混合组网	园区网、复杂拓扑	核心环网

选型建议 ：

✅ 推荐SEP的场景 ：
- 纯华为设备环境
- 对收敛速度有极致要求（工业控制、视频监控）
- 需要拓扑可视和灵活阻塞策略
- 接入层环网，需与上层STP/RRPP互通
✅ 推荐MSTP的场景 ：
网络中存在多厂商设备
需要符合国际标准规范
核心/汇聚层复杂拓扑
✅ 推荐RRPP的场景 ：
纯华为环网环境
多环嵌套（主环+子环）
对收敛速度有极致要求

七、HCIE考题实例分析

考题描述（HCIE综合题）

某大型企业园区网络采用华为设备组网，核心层部署MSTP，接入层部署SEP半环接入汇聚交换机。网络运行一段时间后，管理员发现在接入层链路故障时，部分业务中断时间超过200ms，不满足SLA要求。请分析可能的原因，并给出优化方案。

分析思路

检查SEP收敛时间
- SEP标准收敛时间为50ms，如果超过200ms，说明配置可能存在问题
- 检查Hello定时器和Fail定时器配置是否合理
- 检查是否配置了故障恢复后的回切，导致震荡
检查SEP与MSTP的交互

确认SEP边缘设备上是否配置了拓扑变化通告（tc-notify）
检查MSTP网络是否正确处理SEP发送的TC报文
验证MAC表刷新机制是否正常工作

检查SEP段配置

确认所有设备SEP段ID和控制VLAN一致
检查端口角色配置是否正确（主边缘、副边缘、普通）
验证阻塞端口位置是否符合预期

检查链路质量

确认故障链路是否存在频繁闪断
检查端口协商模式是否正常（自协商/强制）

优化方案

调整SEP定时器 ：

[SW1-sep-segment1] hello-timer 100   # 调整Hello报文发送间隔（毫秒）
[SW1-sep-segment1] fail-timer 300    # 调整故障检测超时时间

优化回切策略 ：

[SW1-sep-segment1] preempt manual    # 改为手工抢占，避免自动回切导致震荡

优化拓扑变化通告 ：

[SW1-sep-segment1] tc-notify stp    # 确保MSTP网络能及时感知拓扑变化

启用SEP多实例实现负载分担 ：

# 将不同VLAN映射到不同实例，分散风险
[SW1-sep-segment1] protected-vlan vlan 100 to 200
[SW1-sep-segment2] protected-vlan vlan 201 to 300

答案要点

原因：SEP与MSTP交互的拓扑变化通告配置缺失，导致上层网络MAC表刷新不及时
解决方案 ：在SEP边缘设备上配置tc-notify stp，确保MSTP网络及时感知接入层拓扑变化

八、总结与思考

关键点	说明
SEP定位	华为智能以太网保护协议，支持任意拓扑，毫秒级收敛
核心机制	邻居协商、链路状态同步、灵活阻塞、快速倒换
节点角色	主边缘、副边缘、普通、无邻居边缘
端口状态	Forwarding（转发）/ Discarding（丢弃）
组网形态	封闭环、开放环、混合组网（+STP/+RRPP）
高级特性	多实例负载均衡、故障不回切、拓扑可视
HCIE考点	混合组网配置、故障排查、多实例负载分担
