大家好，我是你们的老朋友。上篇文章我们聊了数据包的“一生”，今天我们把目光聚焦在交换网络。

你有没有遇到过这样的场景：明明只是插了一根网线，整个网络就瘫痪了，广播风暴把交换机CPU跑满，所有业务中断，这就是二层环路的“威力”。

今天，我们就来系统学习交换网络如何通过生成树协议（STP）破环，以及它如何一步步进化到RSTP、MSTP，实现秒级收敛和流量负载均衡

一、环路的噩梦：为什么交换网络必须破环？

在二层网络中，为了提高可靠性，我们常常会部署冗余链路 （比如交换机之间用两根线连接）。但物理上的冗余会带来逻辑上的环路，环路的后果有多严重？

  1. 广播风暴
    当网络中存在环路时，广播报文（如ARP请求、DHCP Discover）会在环路中无限循环转发，不断被复制，最终耗尽链路带宽和交换机CPU资源，导致网络瘫痪。
  2. MAC地址表不稳定
    交换机通过源MAC地址学习来建立转发表。在环路中，同一个MAC地址可能从多个接口不断被学习到，导致MAC表不停震荡，转发混乱。
  3. 网络卡顿、业务中断
    环路会引发大量重复报文，正常数据包被淹没，时延剧增，甚至完全无法通信。

一句话总结 ：二层环路是交换网络的“癌症”，必须通过破环协议来预防。而生成树协议（STP）就是解决这个问题的开山鼻祖。

二、STP：初代破环技术，30秒的“阵痛”

STP（Spanning Tree Protocol，IEEE 802.1D）是一种通过逻辑阻塞冗余端口，将环状网络修剪成无环树状结构的协议。用于解决在网络的核心层构建冗余链路里产生的网络环路问题，通过在交换机之间传递网桥协议数据单元（Bridge Protocol Data Unit，简称BPDU），通过采用STA生成树算法选举根桥、根端口和指定端口的方式，最终将网络形成一个树形结构的网络，其中，根端口、指定端口都处于转发状态，其他端口处于禁用状态。如果网络拓扑发生改变，将重新计算生成树拓扑。生成树协议的存在，既解决了核心层网络需要冗余链路的网络健壮性要求，又解决了因为冗余链路形成的物理环路导致“广播风暴”问题。

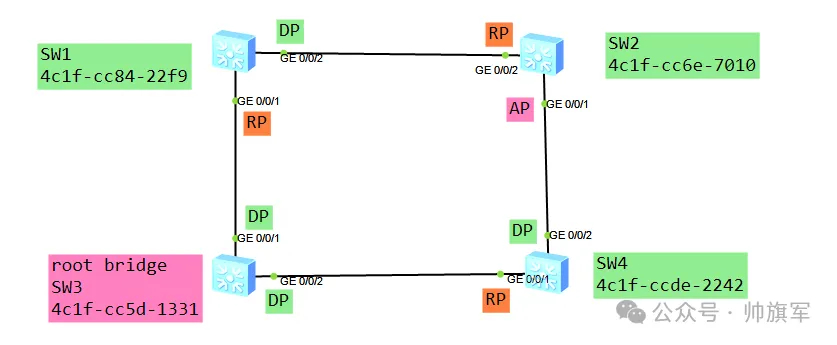

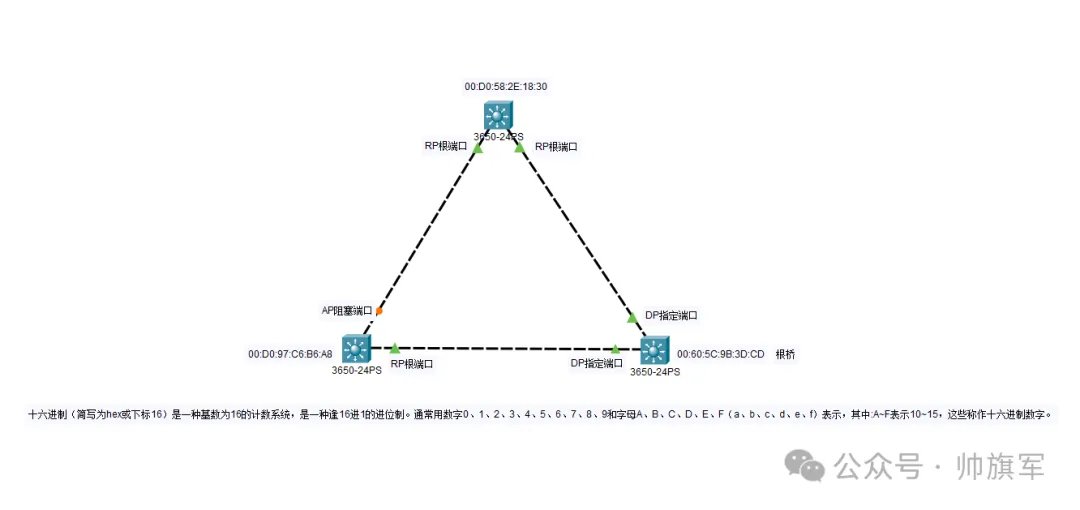

1. STP的核心算法：三步选举法

STP通过选举根桥 、根端口 、指定端口 ，最终阻塞剩余端口来打破环路。

第一步：选举根桥（Root Bridge）

  • 交换机之间通过发送BPDU（Bridge Protocol Data Unit）报文来选举。
  • 桥ID（BID）最小的交换机当选为根桥 。桥ID = 桥优先级（默认32768）+ 桥MAC地址。
  • 根桥上的所有端口都是指定端口（DP） ，始终处于转发状态。

第二步：选举根端口（Root Port）

  • 非根桥上，到达根桥路径开销最小 的端口成为根端口。
  • 如果开销相同，则依次比较：对端桥ID → 对端端口ID → 本端端口ID，选出最优。
  • RPC------>BID------>PID------>本端PID开销值------>対端桥ID------>対端端口ID------>本端端口ID

第三步：选举指定端口（Designated Port）

  • 每条链路上，桥ID较小 的交换机端口成为指定端口。
  • 如果桥ID相同（比如同一台交换机的两个端口），则比较端口优先级和端口ID。
  • RPC-------->本端BID-------->本端PID

第四步：阻塞剩余端口

  • 既不是根端口也不是指定端口的端口，将被阻塞（Blocking），不转发任何数据帧。

2. STP的端口状态机

STP端口有5种状态，从启动到最终收敛需要经历漫长的过渡：

状态说明处理BPDU转发数据
Disabled端口关闭否否
Blocking阻塞状态，仅监听BPDU是否
Listening监听状态，选举角色是否
Learning学习MAC地址，仍不转发数据是否
Forwarding正常转发数据是是

从Blocking到Forwarding需要经历两个Forward Delay （默认15秒），加上Max Age（默认20秒），STP收敛时间通常在30-50秒 。这在企业网络中几乎是不可接受的。



💡 提示：BPDU（bridge protocol data unit），就是stp报文，根桥每隔2s发送一次。报文里面含有BID、链路cost开销等等。对于stp报文目标MAC地址始终是：01:08:C2:00:00:00，属于组播mac地址。

三、RSTP：快速收敛的进化，秒级切换

RSTP（Rapid Spanning Tree Protocol，IEEE 802.1w）在STP基础上做了大量改进，将收敛时间缩短到秒级甚至毫秒级 。

1. RSTP的三大改进

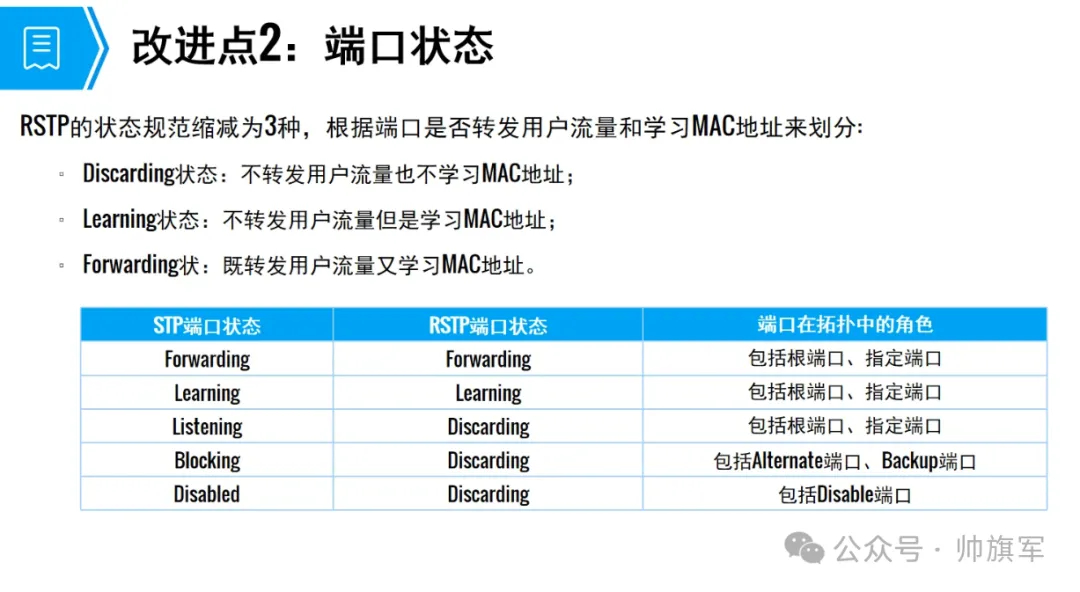

改进一：精简端口状态


RSTP将端口状态减少到3种：Discarding（丢弃）、Learning（学习）、Forwarding（转发）。Blocking、Listening、Disabled统一归为Discarding，简化了状态机。

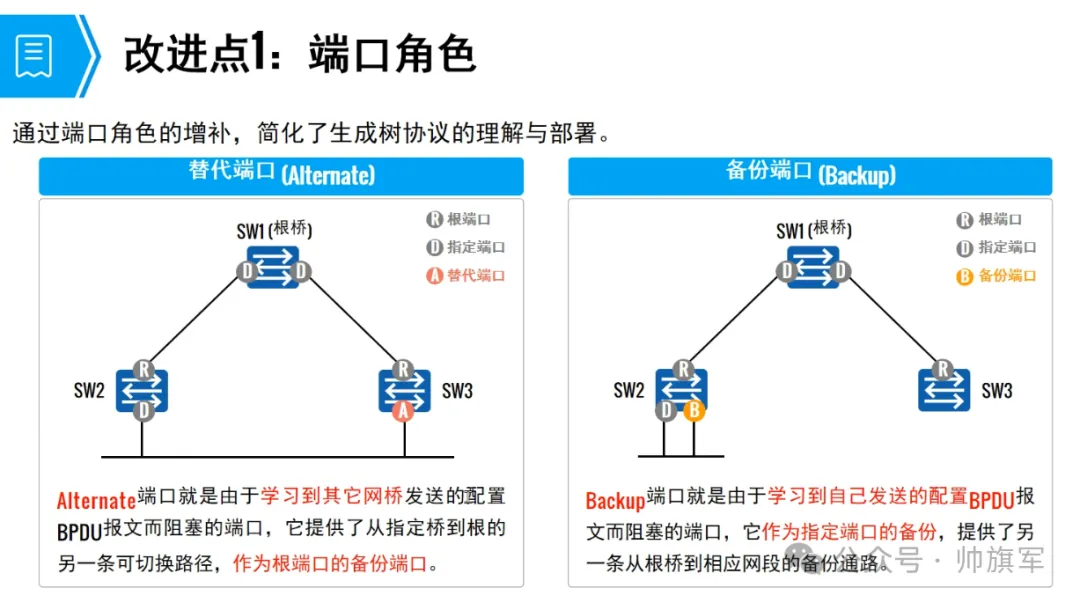

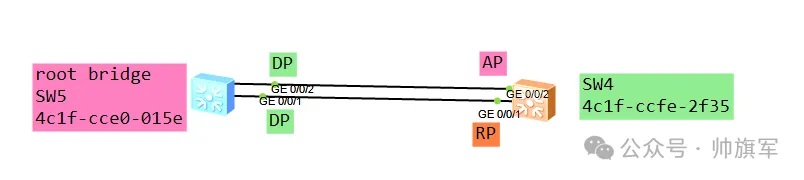

改进二：新增端口角色


  • Alternate Port（替代端口） ：作为根端口的备份，当根端口失效时，Alternate立即切换为根端口。
  • Backup Port（备份端口） ：作为指定端口的备份，当指定端口失效时，Backup立即切换。
  • 这两种角色在STP中都属于Blocking状态，但RSTP赋予了它们明确的备份职责，实现了快速切换。

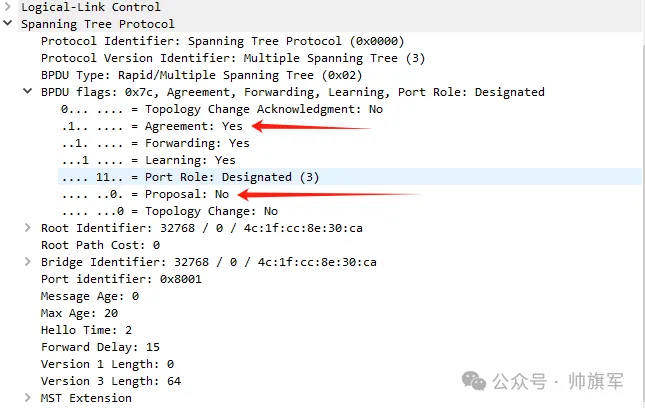

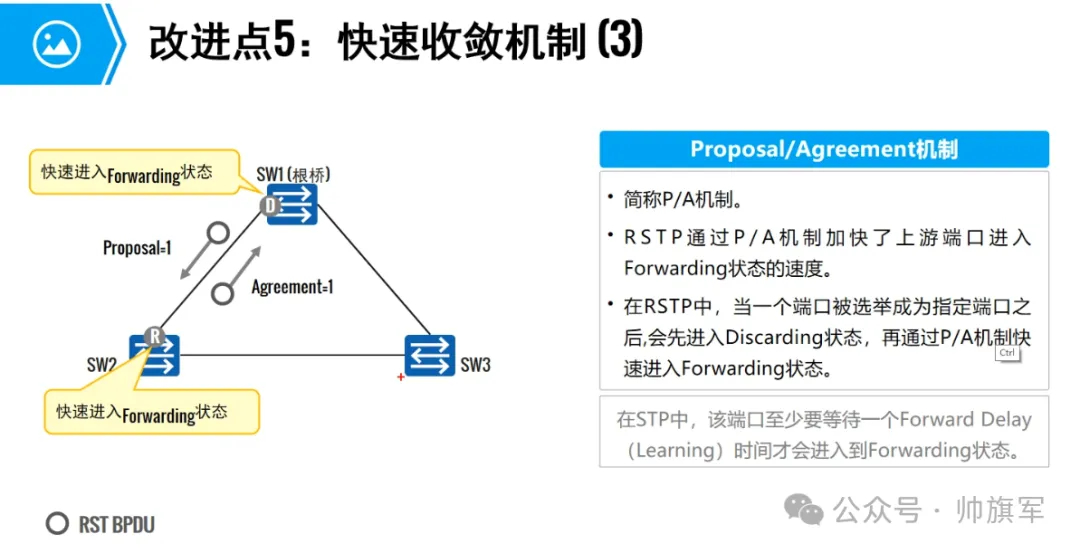

改进三：P/A（Proposal/Agreement）机制






这是RSTP实现快速收敛的核心。当一条新链路启用时，上游交换机直接发送Proposal报文，下游交换机如果确认自己是根端口，立即同意（Agreement），双方端口瞬间进入Forwarding状态，不再依赖计时器。

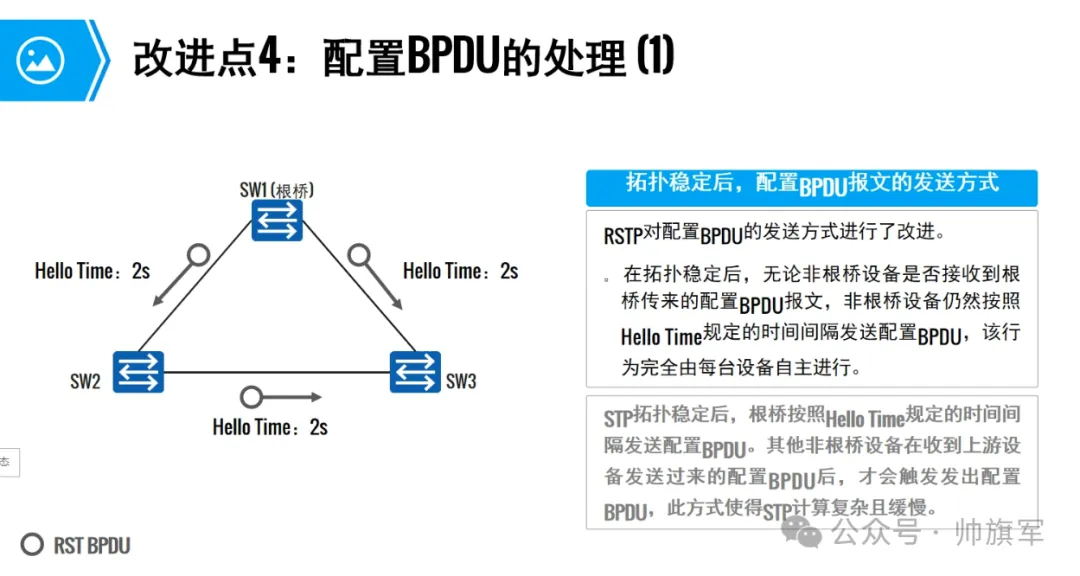

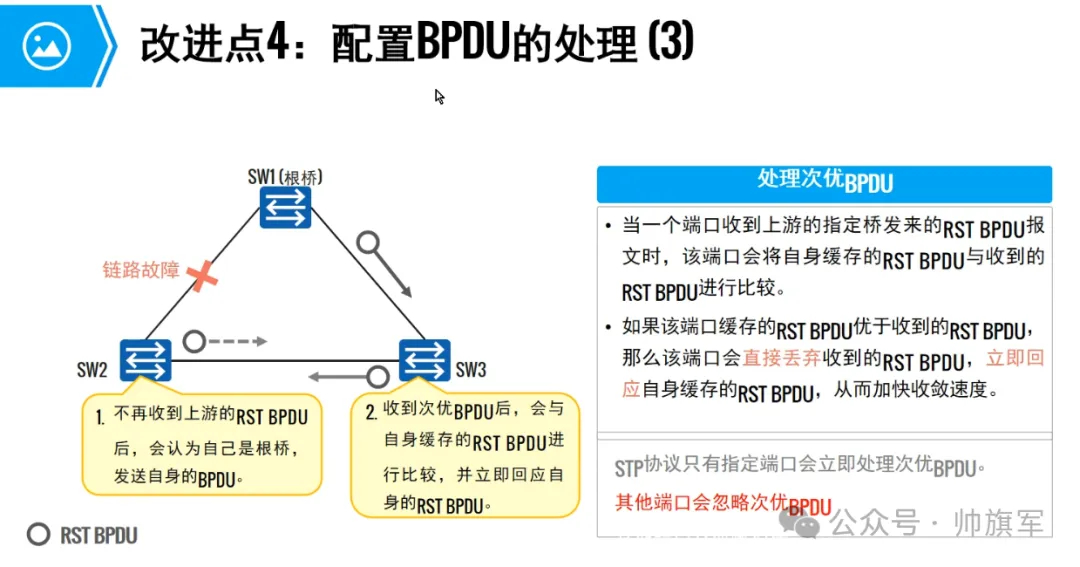

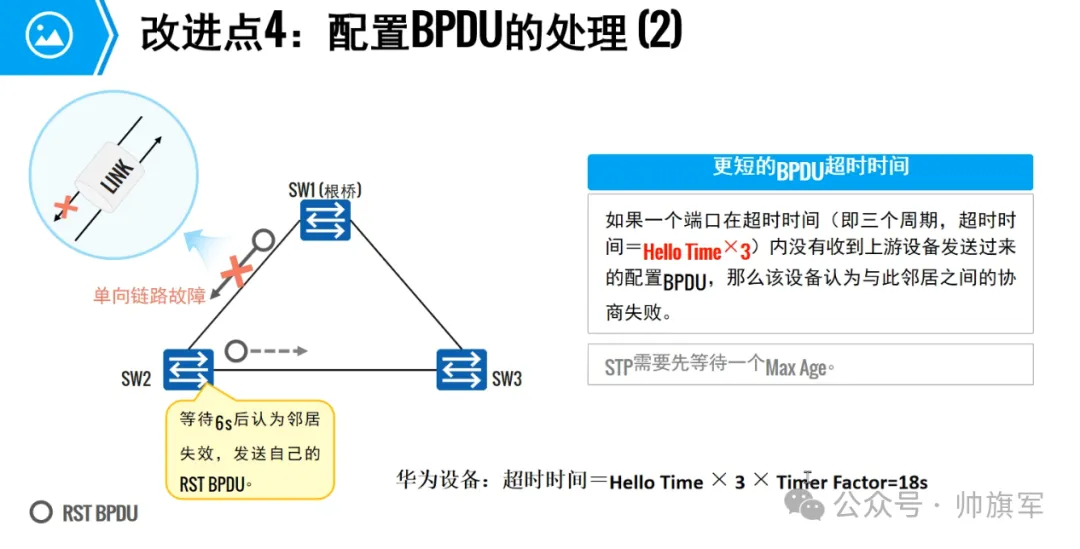

改进四：BPDU的处理

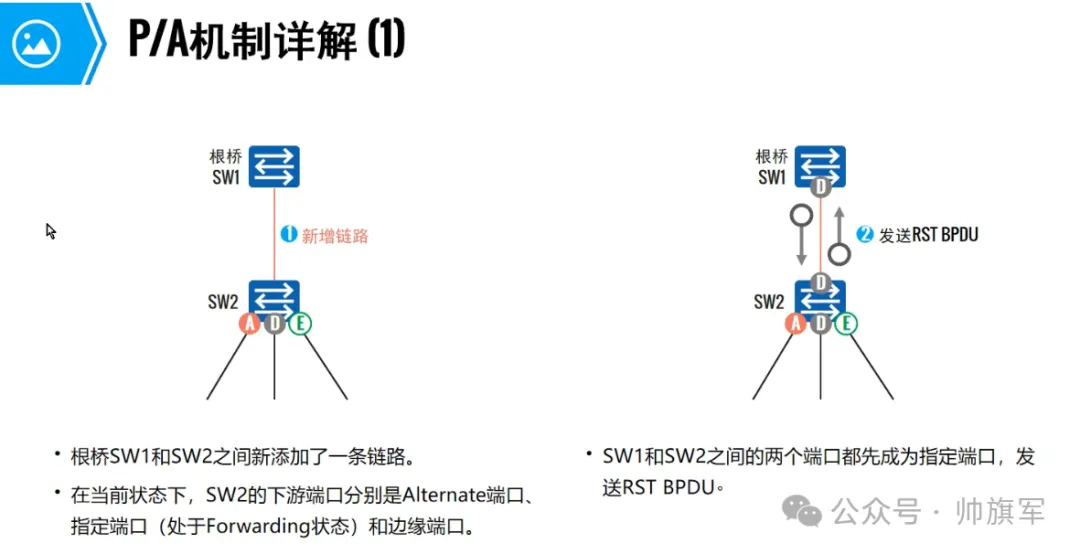

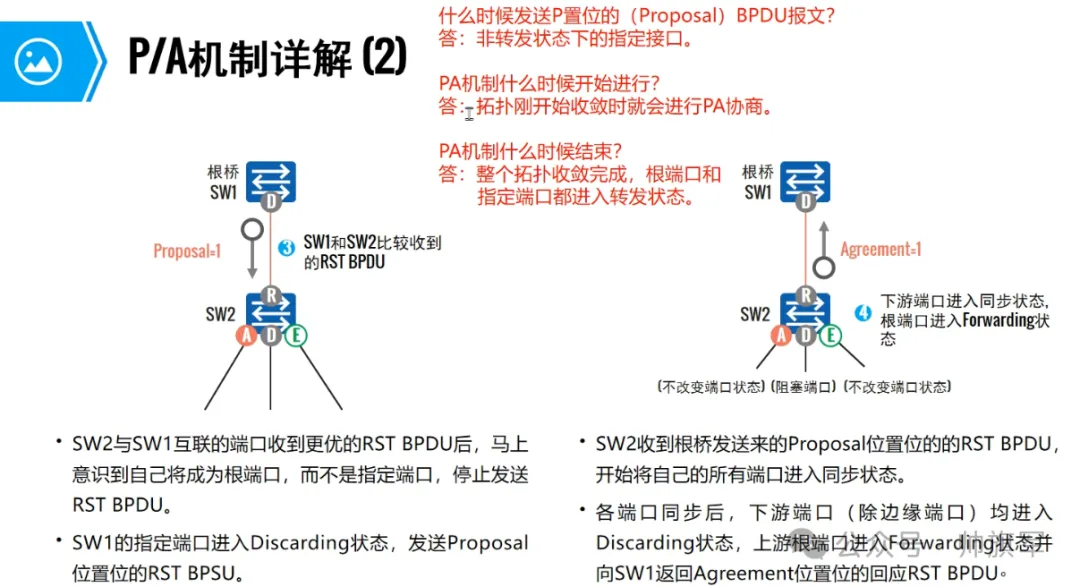

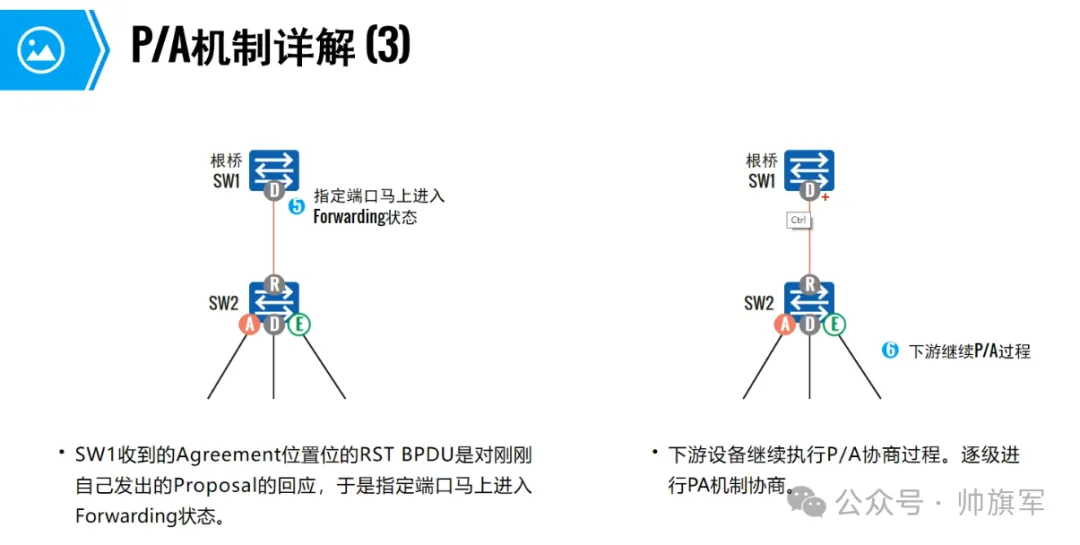

2. P/A机制详解：如何实现秒级收敛？

传统STP的缺陷 ：
当链路启用时，端口必须经历Listening（15秒）和Learning（15秒）才能进入Forwarding，这是为了等待网络中所有交换机同步BPDU信息，防止临时环路。这种“等待”是STP收敛慢的根本原因。

RSTP的突破 ：
RSTP通过握手协议消除了等待时间。具体过程如下：

  1. Proposal发送
    当一台交换机（假设为上游交换机）的端口变为Forwarding后，它会立即向对端发送一个Proposal（提议）报文，声明自己准备成为指定端口。
  2. 同步操作
    下游交换机收到Proposal后，会检查自己的其他端口：
    • 如果有其他端口处于Forwarding状态且可能产生环路，它会先将这些端口暂时阻塞（Discarding），确保环路不会出现。
    • 这个过程称为同步（Sync） ，是RSTP防止临时环路的关键。
  3. Agreement应答
    下游交换机完成同步后，向对端发送Agreement（同意）报文。
    上游交换机收到Agreement后，立即将端口从Discarding切换到Forwarding。
    下游交换机收到上游的Agreement确认后，也将自己的端口切换到Forwarding。

整个过程在几百毫秒内 完成，不需要等待任何计时器。

示例 ：
假设交换机A和B新连一条链路，A的端口角色为指定端口，B的端口角色为根端口。

  • A发送Proposal → B收到后，阻塞其他可能导致环路的端口 → B发送Agreement → A收到后，A的端口立即Forwarding → B的端口也立即Forwarding。
    两端同时进入转发状态，链路瞬间启用。

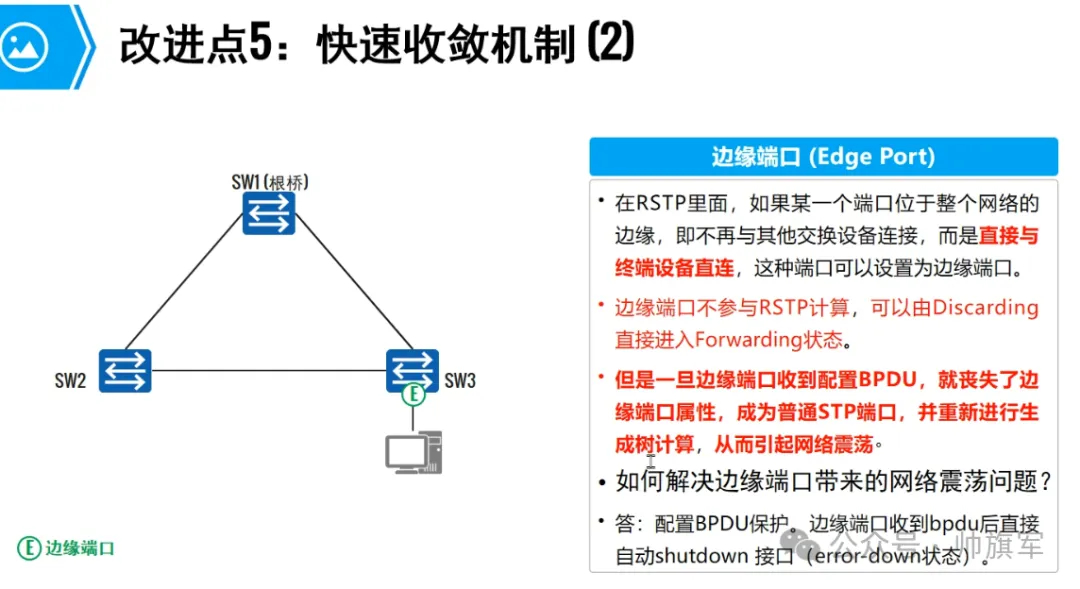

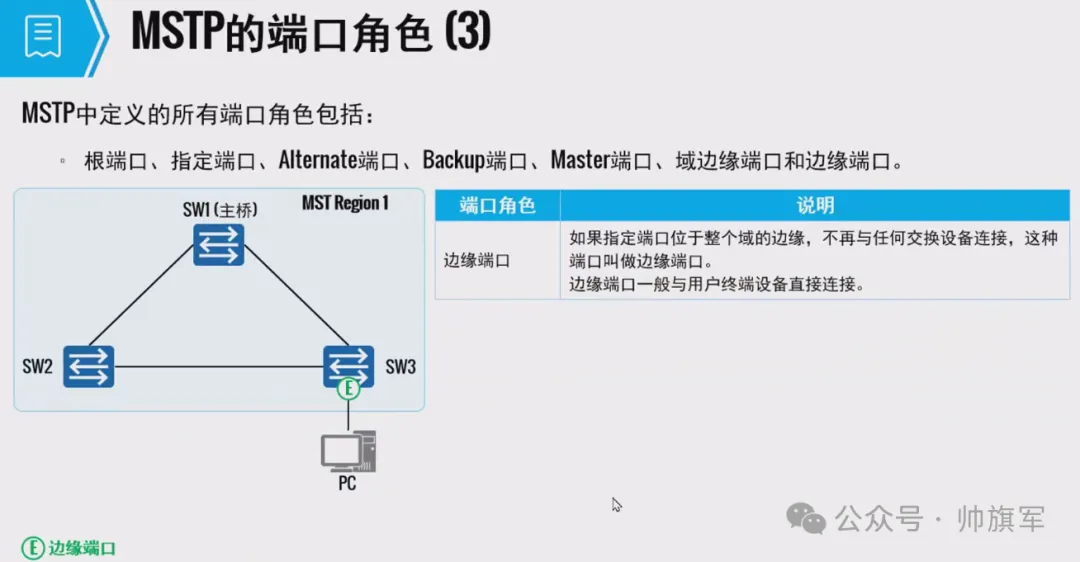

3. 边缘端口（Edge Port）：加速终端接入


RSTP引入了边缘端口 概念，专门连接PC、服务器等终端设备。边缘端口一旦up，直接进入Forwarding状态，不参与生成树计算，极大加快终端接入速度。

# 配置边缘端口[Huawei-GigabitEthernet0/0/1] stp edged-port enable

当前端口设置成边缘端口后，如果收到BPDU报文，交换机会自动将边缘端口设置为非边缘端口。

4. 拓扑变更机制的优化

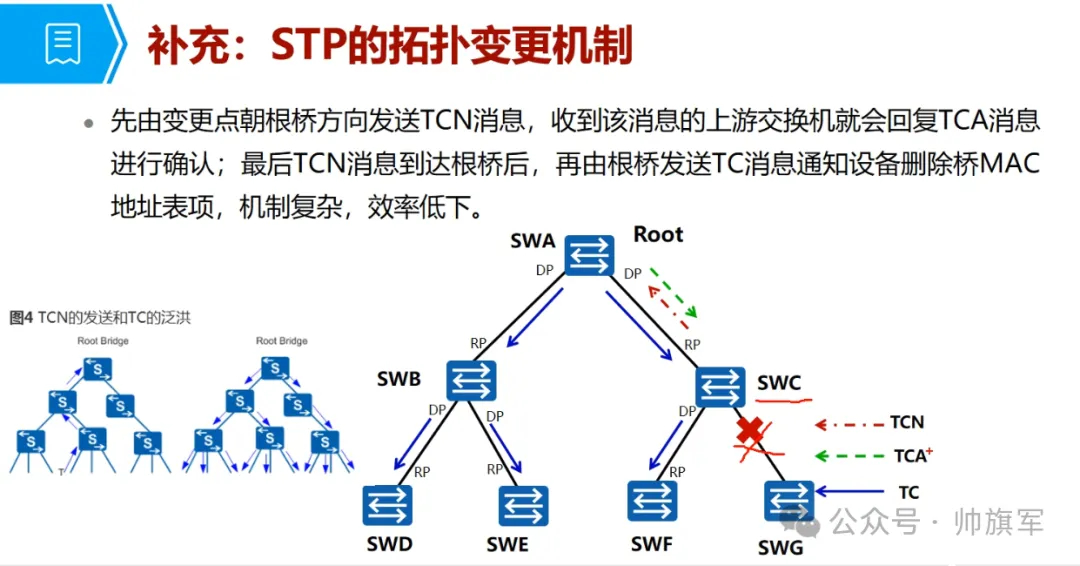

STP的拓扑变更机制 ：

  • 当链路故障时，检测到故障的交换机会向根桥发送TCN（Topology Change Notification）报文。
  • 根桥收到后，会广播TC（Topology Change）报文通知全网，所有交换机将自己的MAC表老化时间强制缩短为Forward Delay（默认15秒），快速刷新。
  • 这种“全网通知”的方式效率低，且涉及根桥集中处理，耗时长。

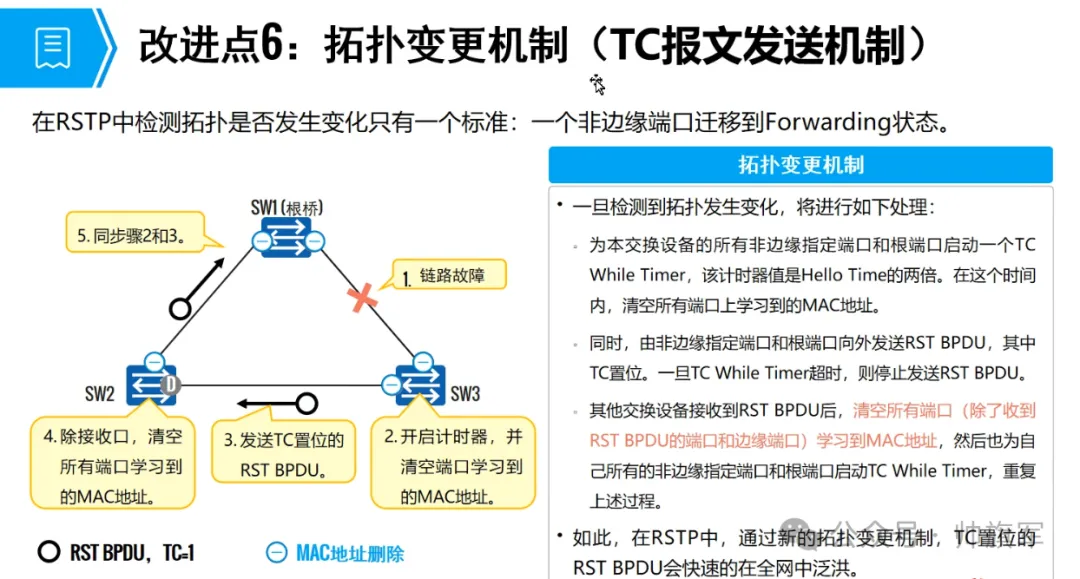

RSTP的拓扑变更机制 ：

  • 当链路故障时，检测到故障的交换机只通知与自己直连的邻居 ，不再依赖根桥。
  • 邻居收到消息后，立即刷新自己的MAC表，并将消息继续向其他邻居传播，形成“扩散”。
  • 只有真正受影响的链路所在区域的交换机才会刷新MAC表，大大减少了不必要的刷新开销，收敛速度更快。

此外，RSTP引入了Proposal/Agreement 机制，使得链路故障时，备份端口（Alternate/Backup）可以立即 切换为转发状态，无需等待任何计时器，实现亚秒级收敛。




#配置底层vlan和trunk（每台交换机上的VLAN要保持一致）[sw1]vlan batch 2 3 4 5[sw1]port-group group-member g0/0/1 to g0/0/2[sw1-port-group]port link-type trunk[sw1-GigabitEthernet0/0/1]port link-type trunk[sw1-GigabitEthernet0/0/2]port link-type trunk[sw1-port-group]port trunk allow-pass vlan 2 3 4 5[sw1-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3 4 5[sw1-GigabitEthernet0/0/2]port trunk allow-pass vlan 2 3 4 5[sw1]dis stp region-configuration Oper configuration   Format selector    :0               Region name        :4c1fcc2f1acd               Revision level     :0   Instance   VLANs Mapped      0       1 to 4094[sw2]vlan batch 2 to 5[sw2]port-g group-member g0/0/1 to g0/0/2[sw2-port-group]port link-type trunk[sw2-GigabitEthernet0/0/1]port link-type trunk[sw2-GigabitEthernet0/0/2]port link-type trunk[sw2-port-group]port trunk allow-pass vlan 2 3 4 5[sw2-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3 4 5[sw2-GigabitEthernet0/0/2]port trunk allow-pass vlan 2 3 4 5[sw2]dis stp region-configuration Oper configuration   Format selector    :0               Region name        :4c1fcce31e1f               Revision level     :0   Instance   VLANs Mapped      0       1 to 4094[sw3]vlan batch 2 3 4 5[sw3]port-group group-member g0/0/3 to g0/0/6[sw3-port-group]port link-type access[sw3-GigabitEthernet0/0/3]port link-type access[sw3-GigabitEthernet0/0/4]port link-type access[sw3-GigabitEthernet0/0/5]port link-type access[sw3-GigabitEthernet0/0/6]port link-type access[sw3-port-group]quit[sw3]interface g0/0/3[sw3-GigabitEthernet0/0/3]port default vlan 2[sw3-GigabitEthernet0/0/3]interface g0/0/4[sw3-GigabitEthernet0/0/4]port default vlan 3[sw3-GigabitEthernet0/0/4]interface g0/0/5[sw3-GigabitEthernet0/0/5]port default vlan 4[sw3-GigabitEthernet0/0/5]interface g0/0/6[sw3-GigabitEthernet0/0/6]port default vlan 5[sw3-GigabitEthernet0/0/6]interface g0/0/1[sw3-GigabitEthernet0/0/1]port link-type trunk[sw3-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3 4 5[sw3-GigabitEthernet0/0/1]interface g0/0/2[sw3-GigabitEthernet0/0/2]port link-type trunk[sw3-GigabitEthernet0/0/2]port trunk allow-pass vlan 2 3 4 5所有交换机mstp配置[sw1]stp region-configuration     //进入mstp配置界面[sw1-mst-region]region-name aa  //mstp域名[sw1-mst-region]revision-level 1[sw1-mst-region]instance 1 vlan 2 3[sw1-mst-region]instance 2 vlan 4 5[sw1-mst-region]active region-configuration //激活mstp配置[sw1]stp instance 1 root primary   //sw1设置为组1的根桥[sw1]stp instance 2 root secondary  //sw1设置为组2的备份根桥[sw1]stp instance 1 priority ?    //修改sw1组1优先级  INTEGER<0-61440>  Bridge priority, in steps of 4096stp region-configuration region-name aarevision-level 1instance 1 vlan 2 3instance 2 vlan 4 5[sw2]stp region-configuration [sw2-mst-region]region-name aa[sw2-mst-region]revision-level 1[sw2-mst-region]instance 1 vlan 2 3[sw2-mst-region]instance 2 vlan 4 5[sw2-mst-region]active region-configuration[sw2]stp instance 2 root primary   //sw2设置为组2的根桥[sw2]stp instance 1 root secondary  //sw2设置为组1的备份根桥[sw2-mst-region]display thisstp region-configuration region-name aa revision-level 1 instance 1 vlan 2 to 3 instance 2 vlan 4 to 5 active region-configuration[sw3]stp region-configuration [sw3-mst-region]region-name aa[sw3-mst-region]revision-level 1[sw3-mst-region]instance 1 vlan 2 3[sw3-mst-region]instance 2 vlan 4 5[sw3-mst-region]active region-configuration[sw3]display stp instance 1-------[MSTI 1 Global Info]-------MSTI Bridge ID      :32768.4c1f-cc32-0273MSTI RegRoot/IRPC   :0.4c1f-cc2f-1acd / 20000MSTI RootPortId     :128.1Master Bridge       :32768.4c1f-cc2f-1acdCost to Master      :20000TC received         :3TC count per hello  :0Time since last TC  :0 days 0h:8m:22sNumber of TC        :5Last TC occurred    :GigabitEthernet0/0/1 ----[Port1(GigabitEthernet0/0/1)][FORWARDING]---- Port Role           :Root Port Port Priority       :128 Port Cost(Dot1T )   :Config=auto / Active=20000 Designated Bridge/Port   :0.4c1f-cc2f-1acd / 128.1 Port Times          :RemHops 20 TC or TCN send      :2 TC or TCN received  :2 ----[Port2(GigabitEthernet0/0/2)][DISCARDING]---- Port Role           :Alternate Port Port Priority       :128 Port Cost(Dot1T )   :Config=auto / Active=20000 Designated Bridge/Port   :4096.4c1f-cce3-1e1f / 128.2 Port Times          :RemHops 19 TC or TCN send      :2 TC or TCN received  :1 ----[Port3(GigabitEthernet0/0/3)][FORWARDING]---- Port Role           :Designated Port Port Priority       :128 Port Cost(Dot1T )   :Config=auto / Active=20000 Designated Bridge/Port   :32768.4c1f-cc32-0273 / 128.3 Port Times          :RemHops 19 TC or TCN send      :4 TC or TCN received  :0 ----[Port4(GigabitEthernet0/0/4)][FORWARDING]---- Port Role           :Designated Port Port Priority       :128 Port Cost(Dot1T )   :Config=auto / Active=20000 Designated Bridge/Port   :32768.4c1f-cc32-0273 / 128.4 Port Times          :RemHops 19 TC or TCN send      :4 TC or TCN received  :0[sw3]dis stp brief MSTID  Port                        Role  STP State     Protection   0    GigabitEthernet0/0/1        ROOT  FORWARDING      NONE   0    GigabitEthernet0/0/2        DESI  FORWARDING      NONE   0    GigabitEthernet0/0/3        DESI  FORWARDING      NONE   0    GigabitEthernet0/0/4        DESI  FORWARDING      NONE   0    GigabitEthernet0/0/5        DESI  FORWARDING      NONE   0    GigabitEthernet0/0/6        DESI  FORWARDING      NONE   1    GigabitEthernet0/0/1        ROOT  FORWARDING      NONE   1    GigabitEthernet0/0/2        ALTE  DISCARDING      NONE   1    GigabitEthernet0/0/3        DESI  FORWARDING      NONE   1    GigabitEthernet0/0/4        DESI  FORWARDING      NONE   2    GigabitEthernet0/0/1        ALTE  DISCARDING      NONE   2    GigabitEthernet0/0/2        ROOT  FORWARDING      NONE   2    GigabitEthernet0/0/5        DESI  FORWARDING      NONE   2    GigabitEthernet0/0/6        DESI  FORWARDING      NONE[sw3]display stp region-configuration Oper configuration   Format selector    :0               Region name        :aa               Revision level     :1   Instance   VLANs Mapped      0       1, 6 to 4094      1       2 to 3      2       4 to 5#注意：每个实例使用独立的RSTP算法

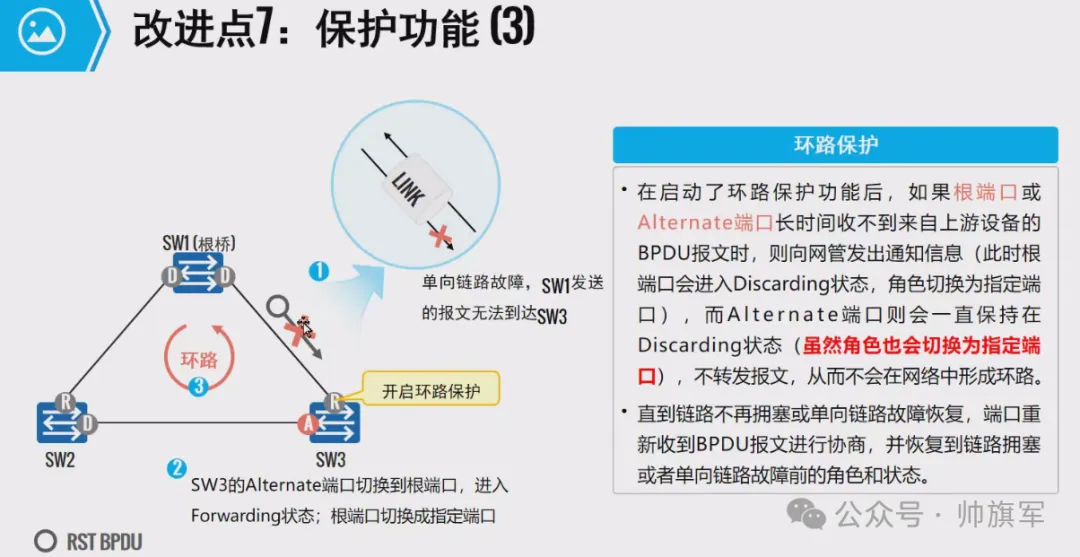

  1. 保护功能的优化





#开启全局BPDU保护功能全局： stp bpdu-protection# 自动恢复<10秒后自动恢复>全局： error-down auto-recovery cause bpdu-protection interval 10

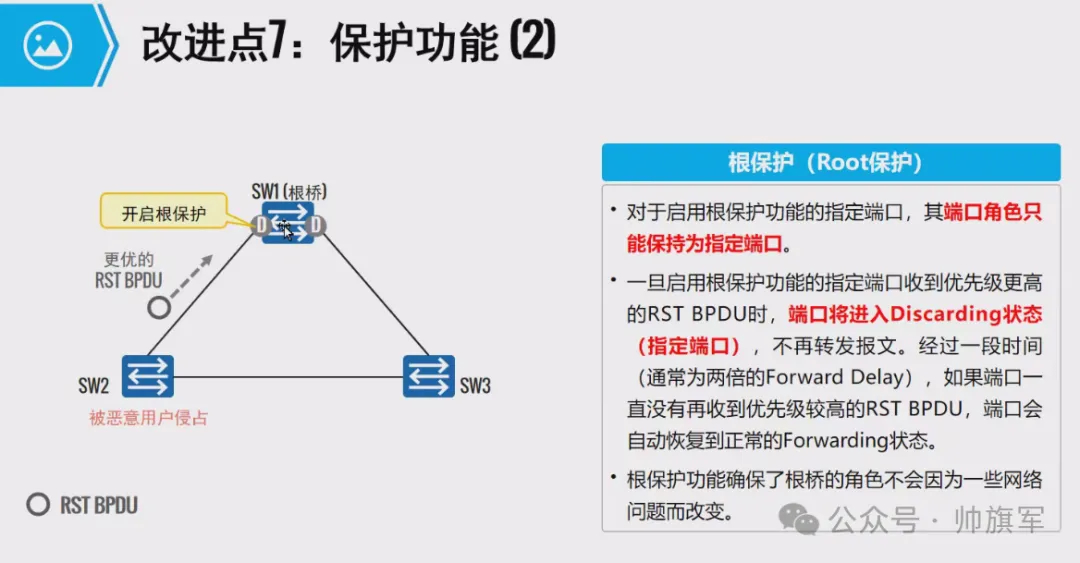

# 指定接口开启根保护功能：接口下 stp root-protection

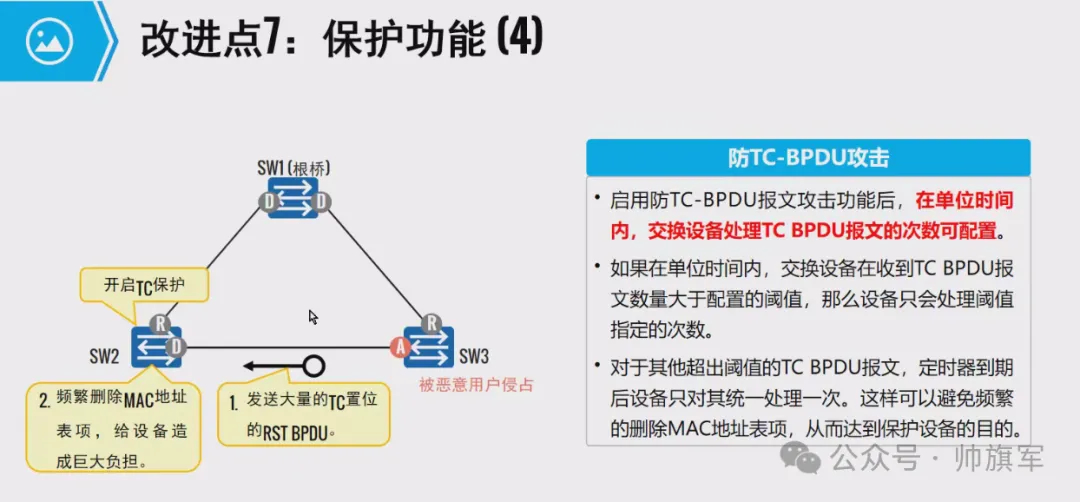

设置tc bpdu报文阙值[SW1]stp tc-protection threshold ?INTEGER<1-255>  The threshold of TC-BPDU protection, default is 1

四、MSTP：多实例负载均衡，让冗余链路不再闲置

虽然RSTP解决了收敛速度问题，但它仍然只能生成一棵生成树 。这意味着所有VLAN的流量都走相同的路径，冗余链路被阻塞后完全闲置，无法利用。

MSTP（Multiple Spanning Tree Protocol，IEEE 802.1s）通过多生成树实例 ，实现了不同VLAN流量的负载均衡。

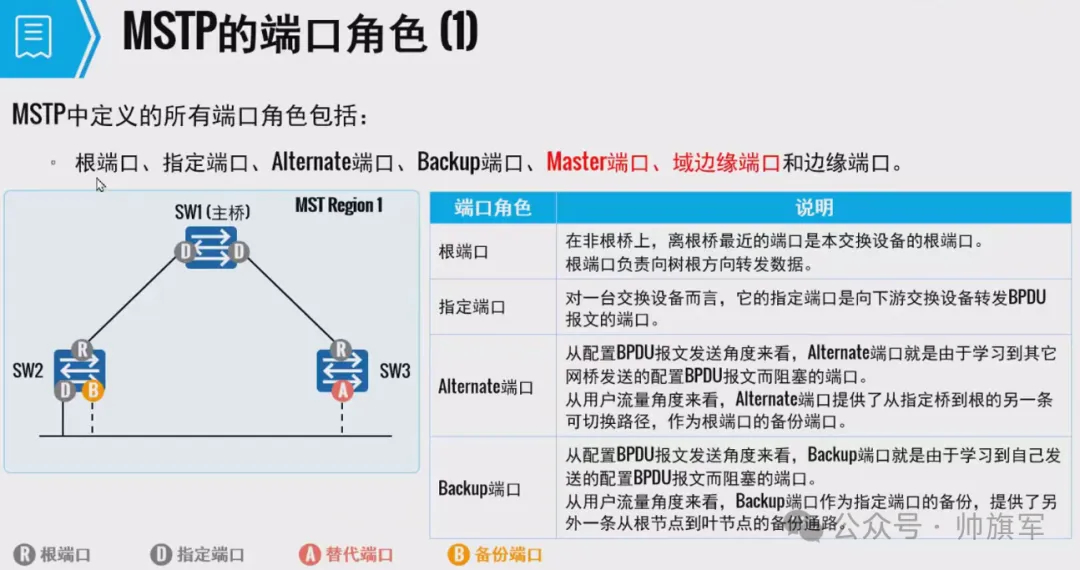

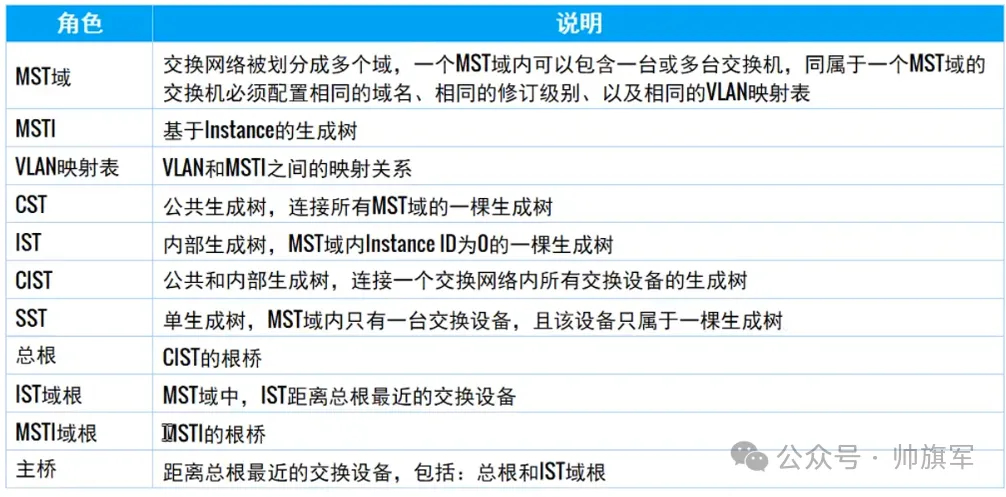

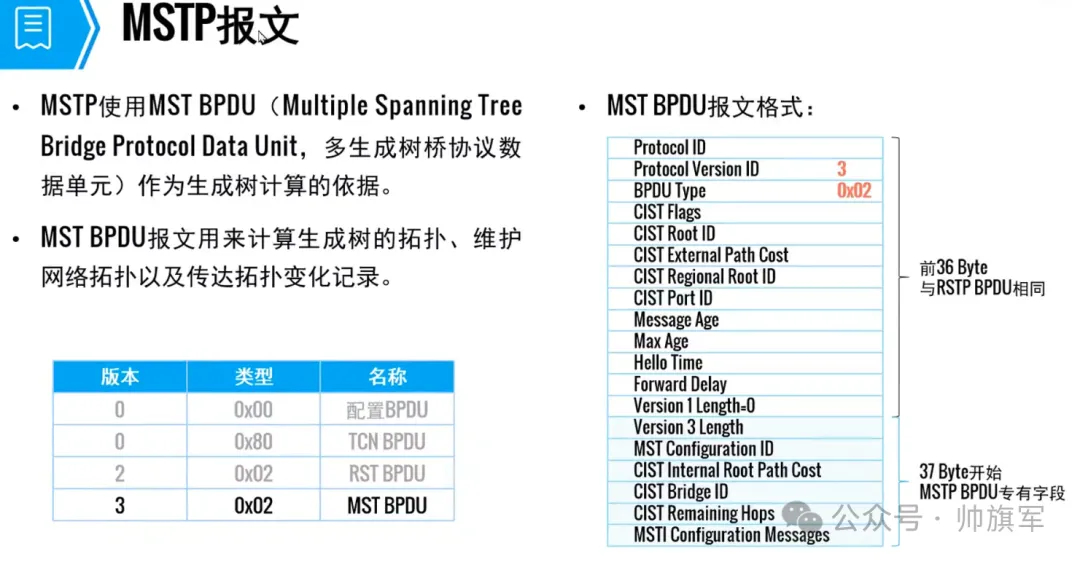

1. MSTP的核心概念

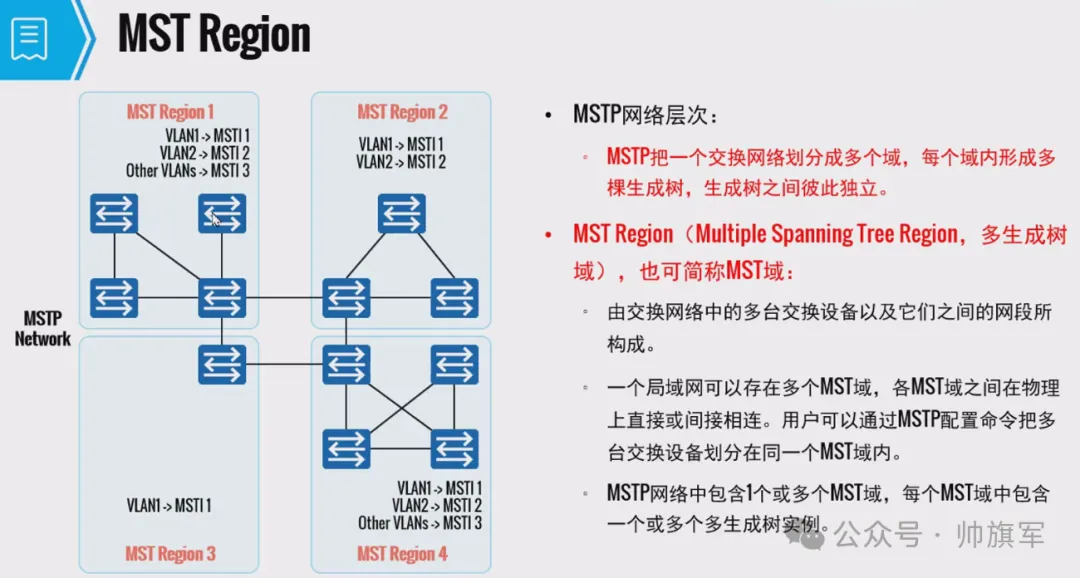

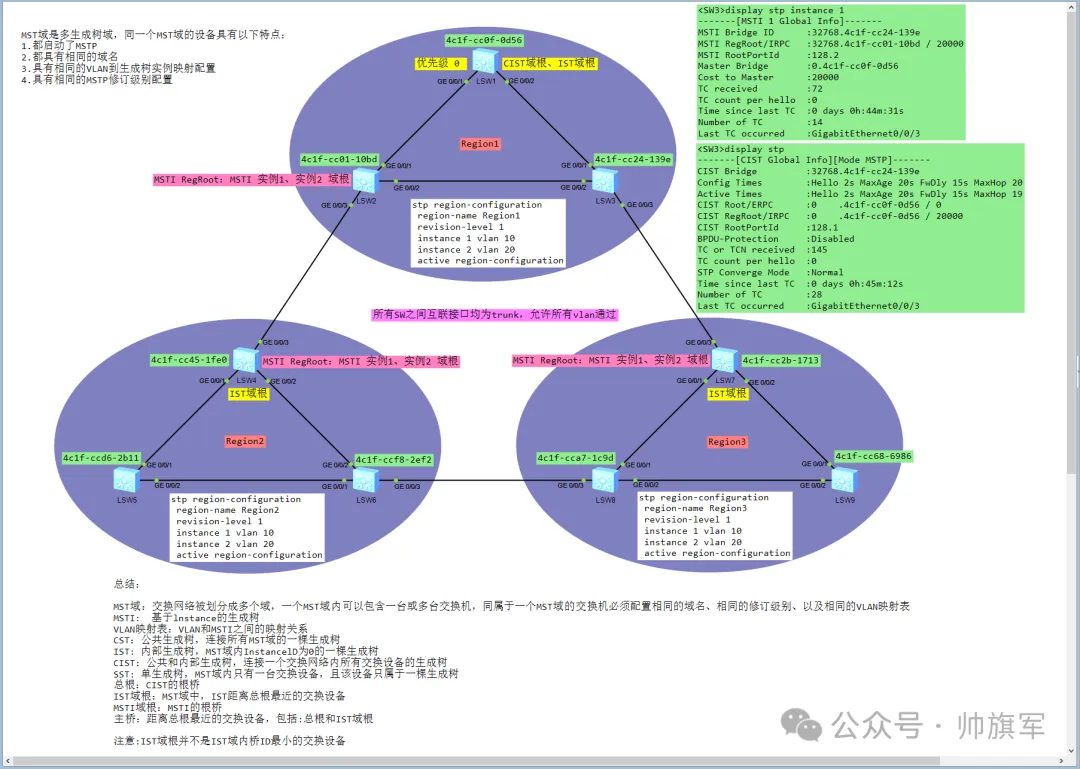

MST域（Region）

图片%3E)

  • 一组具有相同域名、相同VLAN映射关系、相同修订级别的交换机组成一个MST域。
  • 域内可以创建多个实例（MSTI），每个实例对应一棵独立的生成树。

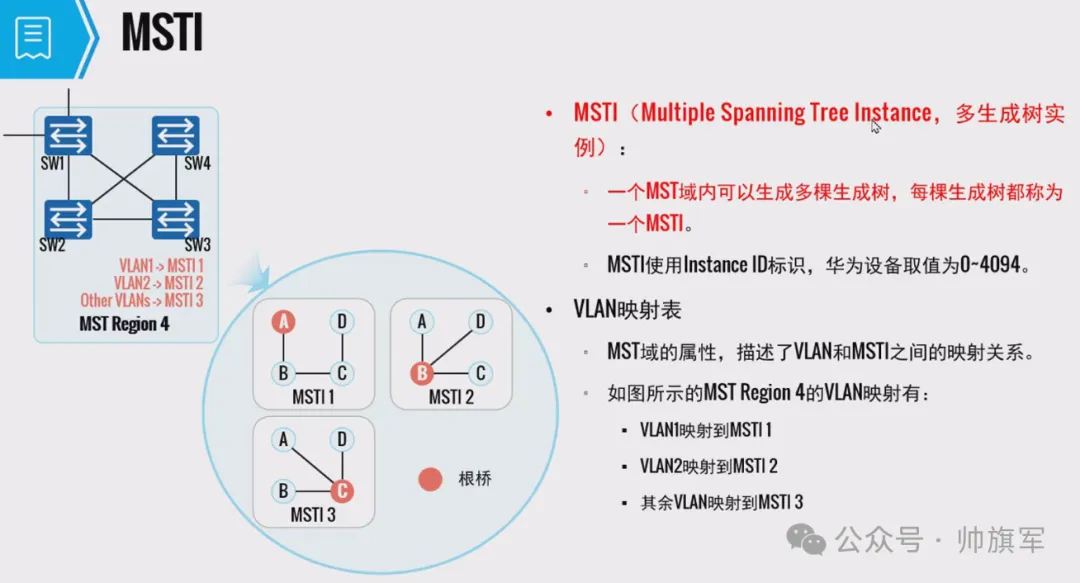

实例（MSTI）


  • 一个实例可以映射一个或多个VLAN。
  • 不同实例的生成树相互独立，可以分别控制根桥和路径。

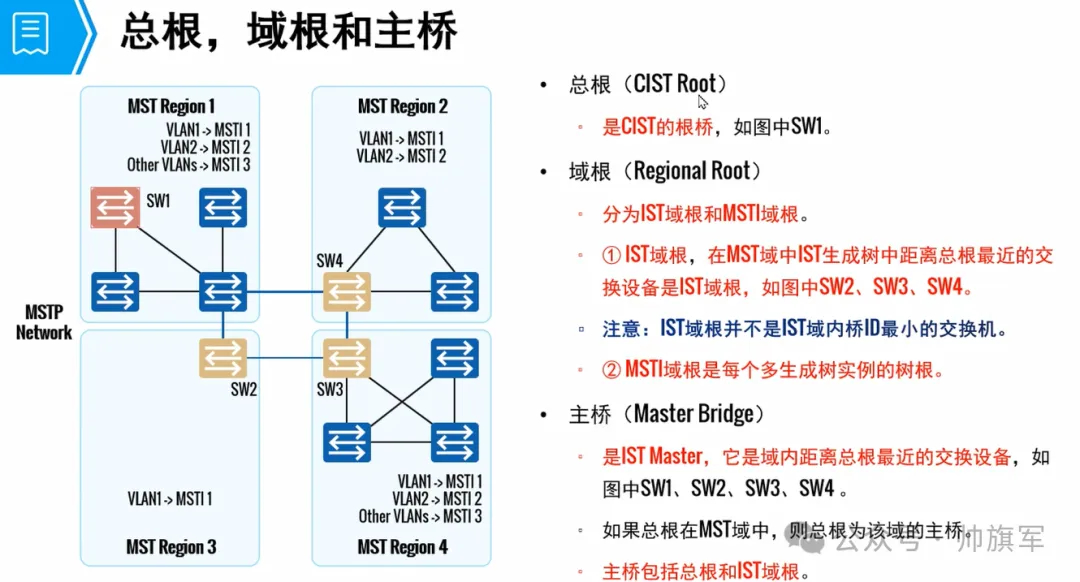

总根（CIST Root）

  • 整个MSTP网络中唯一的根桥，负责连接各个域。

域根（Regional Root）

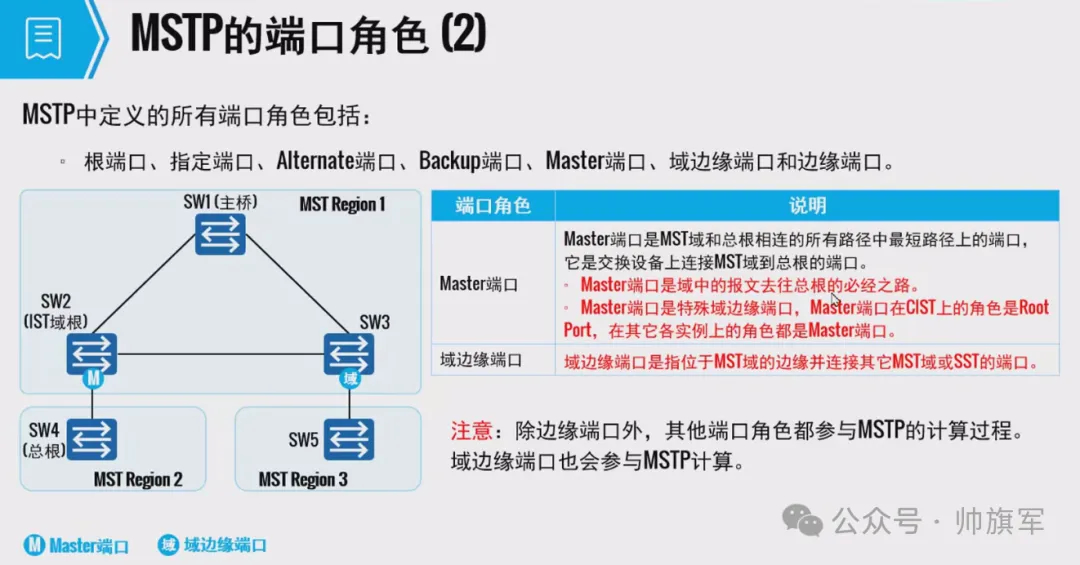

  • 每个域内，距离总根最近的交换机，负责域内与域外的通信。

2. MSTP的域间原理：CST、IST、CIST、SST

MSTP虽然支持多实例，但它依然要保证整个二层网络（可能包含多个域）是无环的。为此，MSTP引入了几个关键概念：

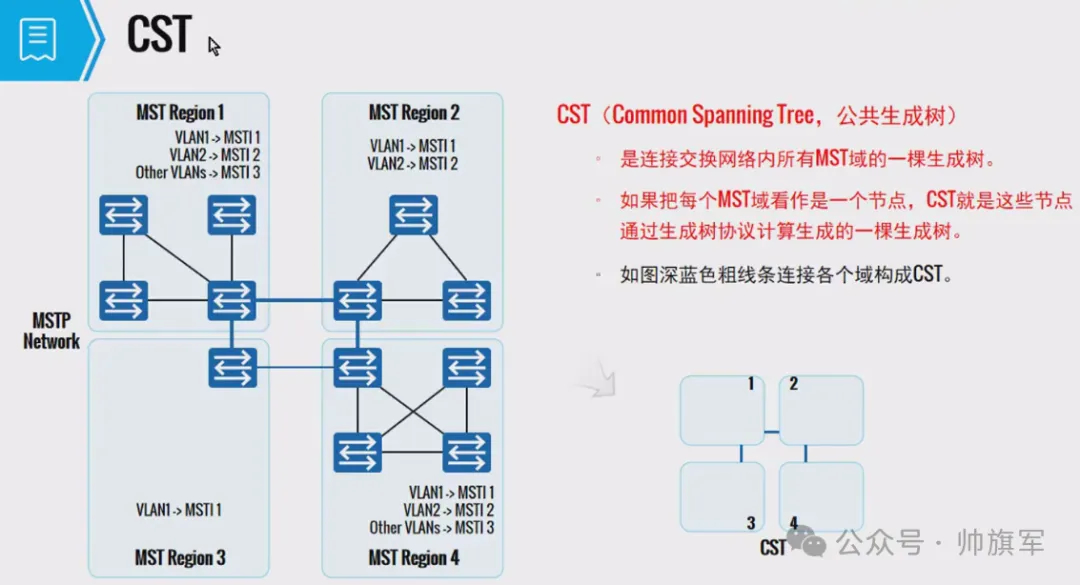

  • CST（Common Spanning Tree，公共生成树）
    连接所有MST域的单个生成树。每个域在CST中被视为一个“节点”，域间通过CST互联。CST保证了不同域之间不会产生环路。

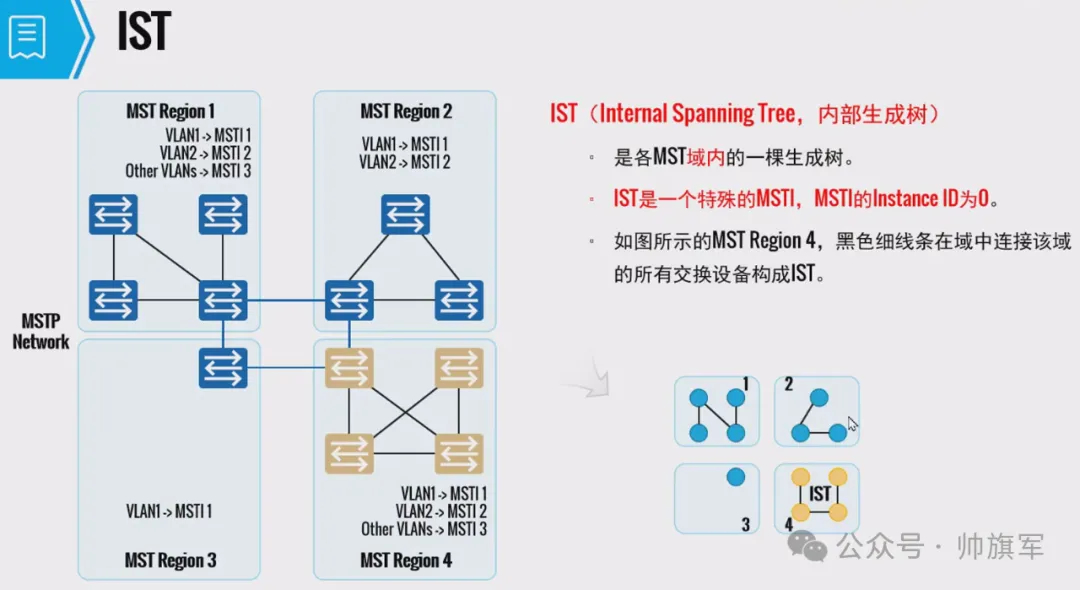

  • IST（Internal Spanning Tree，内部生成树）
    在每个MST域内部，实例0（默认实例）的生成树被称为IST。IST负责域内与域外（其他域）的通信，它也是CST在域内的延伸。

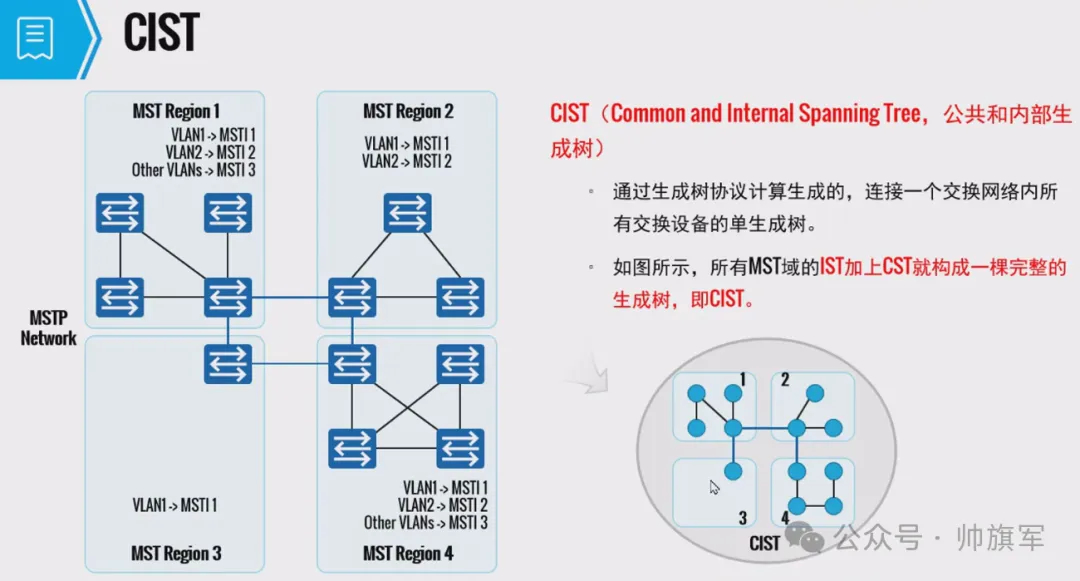

  • CIST（Common and Internal Spanning Tree，公共与内部生成树）
    CST + 所有域的IST共同组成CIST。CIST是整个MSTP网络的总生成树 ，它保证整个二层网络（无论跨越多少个域）是无环的。


  • SST（Single Spanning Tree，单生成树）
    如果一个域中只运行了一棵生成树（比如只配置了实例0），那么这个域就被称为SST。SST可以与其他域通过CST互联。

举例 ：
假设有三个域：域A、域B、域C，每个域内部都有多个实例。

  • CIST的根桥（总根）可能位于域A中的某台交换机。
  • 域A内部的IST（实例0）会计算出到达总根的最优路径。
  • 域B和域C各自计算出自己的IST，并找到自己域内到达总根的出口（即域根）。
  • 跨域的流量通过CST转发，域内不同VLAN的流量通过各自的MSTI实现负载均衡。







3. MSTP如何实现负载均衡？

假设我们有VLAN 10和VLAN 20，以及两条冗余链路。通过MSTP，我们可以：

  • 将VLAN 10映射到实例1，设置实例1的根桥为交换机A ，根端口在A的某条链路上，另一条链路阻塞。
  • 将VLAN 20映射到实例2，设置实例2的根桥为交换机B ，根端口在B的某条链路上，两条链路的阻塞状态相反。

这样，VLAN 10的流量走链路1，VLAN 20的流量走链路2，实现了流量的负载分担 。


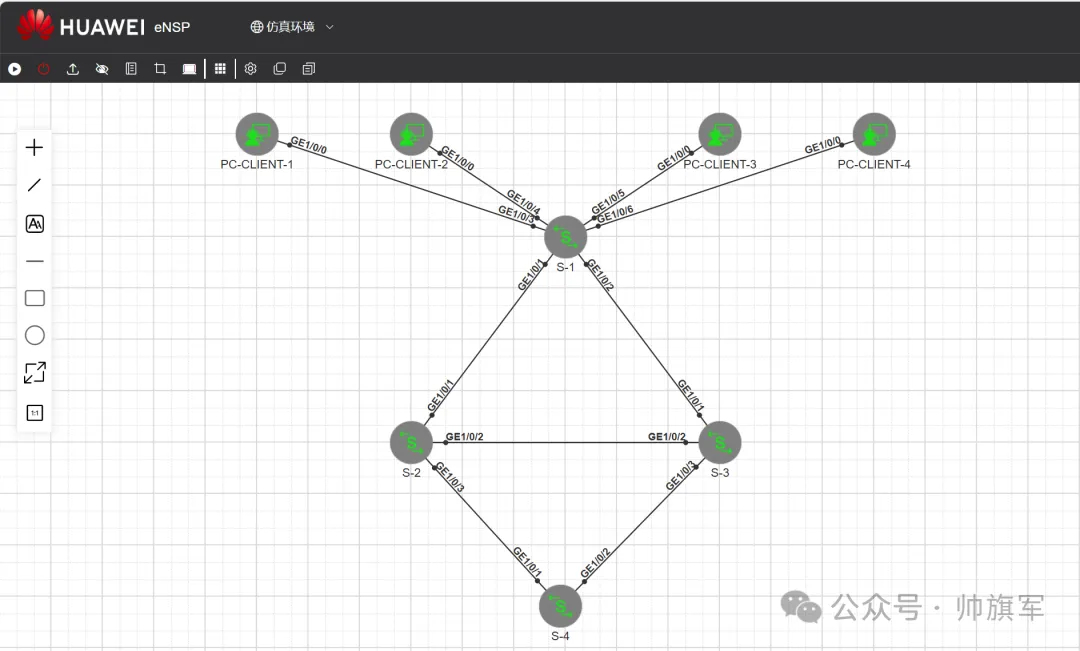

4. MSTP配置实战（扩展）

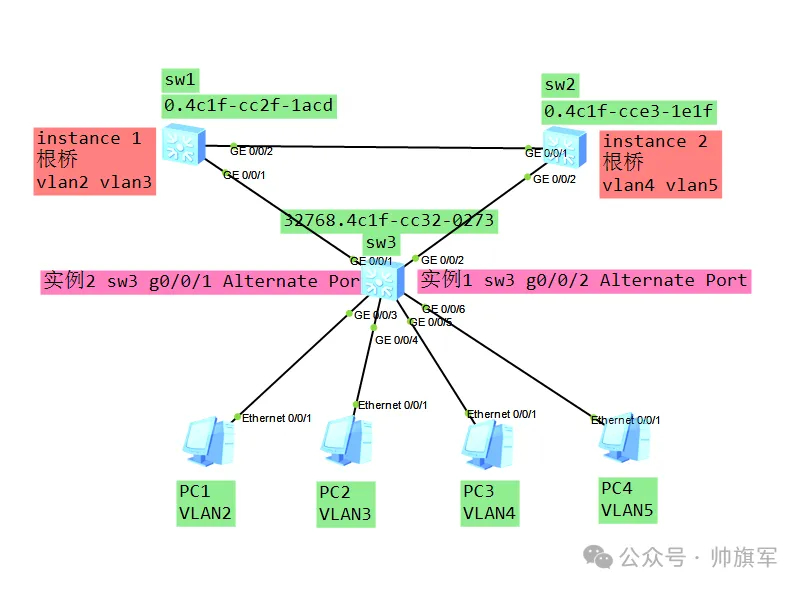

拓扑 ：交换机SW1、SW2、SW3组成三角形环，VLAN 2、3、4、5需要负载均衡。


目标 ：

  • VLAN 2、3的流量走SW1→SW2路径，SW3作为备份。
  • VLAN 4、5的流量走SW1→SW3路径，SW2作为备份。

配置步骤 （以华为设备为例）：

  1. 创建VLAN，配置Trunk （所有交换机相同）
vlan batch 2 3 4 5interface GigabitEthernet0/0/1 port link-type trunk port trunk allow-pass vlan 2 3 4 5# 其他接口类似
  1. 配置MST域
# SW1stp region-configuration region-name HCIE revision-level 1 instance 1 vlan 2 3 instance 2 vlan 4 5 active region-configuration
# SW2、SW3配置相同的region-name和revision-level
  1. 指定各实例的根桥
# SW1作为实例1的根桥，实例2的备份根桥stp instance 1 root primarystp instance 2 root secondary
# SW2作为实例2的根桥，实例1的备份根桥stp instance 2 root primarystp instance 1 root secondary
# SW3不设置根桥，作为普通成员

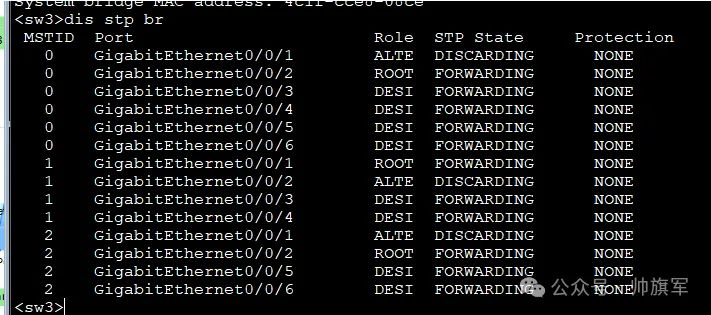

  1. 验证配置

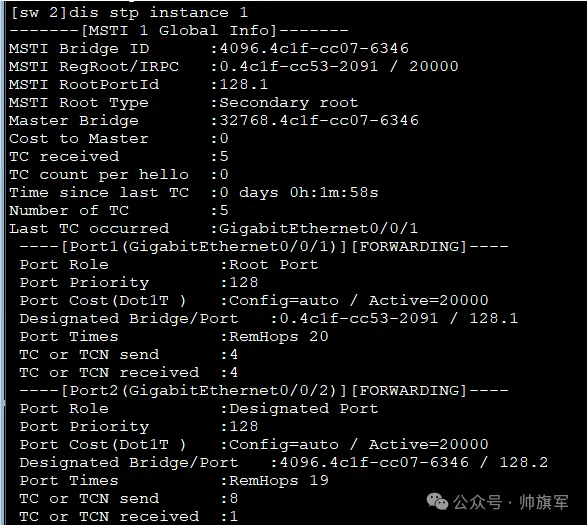

display stp instance 1 briefdisplay stp instance 2 brief

此时，在实例1中，SW1是根桥，SW2和SW3的端口角色会按SPT算法选举，最终某个端口被阻塞。在实例2中，SW2是根桥，阻塞的端口会不同，从而实现链路复用。

五、STP家族对比

协议收敛速度生成树数量负载均衡适用场景
STP30-50秒1棵不支持小型网络，对收敛不敏感
RSTP1-3秒1棵不支持中型网络，要求快速收敛
MSTP1-3秒多棵支持（VLAN映射）大型园区网，需负载分担

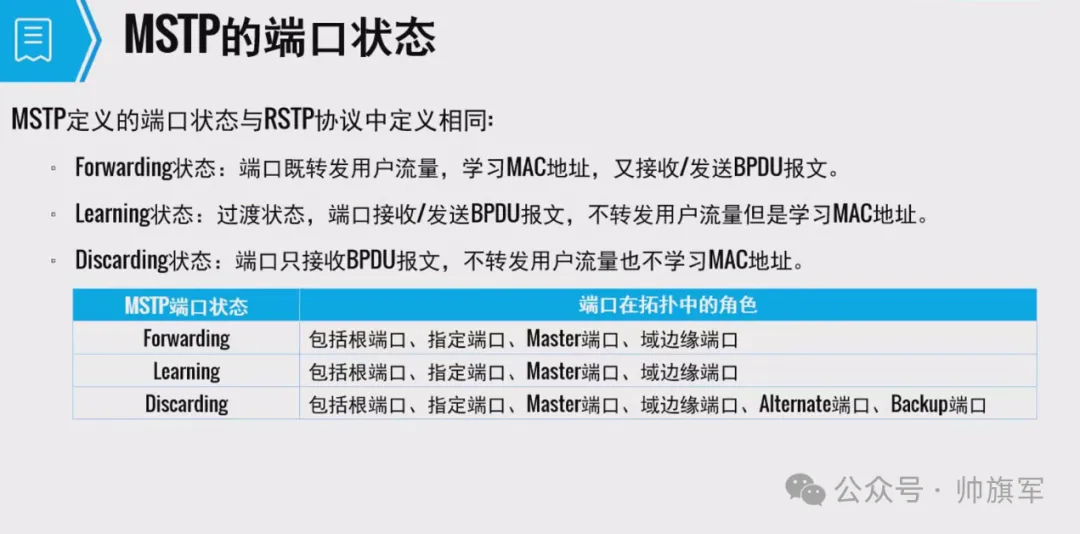

STP端口状态RSTP端口状态端口在拓扑中的角色目的说明
ForwardingForwarding包括根端口、指定端口端口既转发用户流量也处理BPDU报文只有根端口或指定端口才能进入Forwarding状态
LearningLearning包括根端口、指定端口设备会根据收到的用户流量构建MAC地址表，但是不转发用户流量过渡状态，增加Learing状态防止临时环路
ListeningDiscarding包括根端口、指定端口确定端口角色，将选举出根桥、根端口和指定端口，可收发BPDU报文过渡状态
BlockingDiscarding包括Alternate端口、Backup端口端口仅仅接受并处理BPDU，不转发用户流量，不能转发BPDU阻塞端口的最终状态
DisabledDiscarding包括Disable端口端口不仅不处理BPDU报文，也不转发用户流量端口状态为Down

六、总结与思考

关键点说明
环路危害广播风暴、MAC表震荡、网络瘫痪
STP核心通过选举根桥、根端口、指定端口阻塞冗余链路
RSTP改进端口角色增加、P/A机制、边缘端口、拓扑变更优化，实现秒级收敛
MSTP突破多实例映射VLAN，不同VLAN走不同生成树，实现负载均衡；CST/IST/CIST保证跨域无环

除了生成树，还有哪些更专业的环网保护技术？RRPP、SEP、ERPS如何实现毫秒级切换？它们与STP有何异同？我们将在“二层破环专题（下）”中一一揭晓。

💡 文末互动：你在实际工作中是否遇到过因环路引发的网络事故？当时是如何排查和解决的？欢迎在评论区分享你的经验！

📌 关注公众号，后台回复【HCIE数通】获取本文高清思维导图和实验拓扑文件、笔记教程和最新版的ENSP PRO软件，并订阅后续系列文章。

下期预告 ：二层破环专题（下） | RRPP、SEP、ERPS：企业级环网保护技术深度对比
